Walvoil DPX100 Proportionele joysticks met PWM Sc-radio

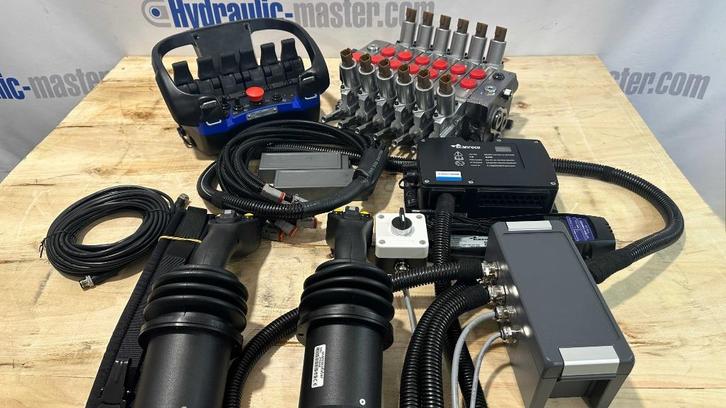

Walvoil DPX100 proportionele joysticks met Scanreco RC400 en JP PWM-radio voor Parker, Nordhyraulic, Hiab, Kubota, Palfinger

Walvoil DPX 100 12/24V hydraulisch ventiel met 6 proportionele secties met 6 proportionele secties, open/gesloten midden en extra hendels. De klep bevat een postcompensatiesectie.

Scanreco G2B Mini 6 pads 12/24V met 2 joysticks JP.

U kunt op elk moment in realtime schakelen tussen de radiobediening en de joysticks, afhankelijk van uw behoeften en uw gebruiksgemak!

Deze kit is geconfigureerd voor de meest voorkomende machine-instellingen en ondersteunt maximaal 6 standaard kraanfuncties. Als u een andere specifieke configuratie wilt, kunnen we deze aanpassen aan uw behoeften, inclusief variaties in spoelen, spanning, aantal secties, schokventielen, connectoren, enz. De veiligheidsklep kan ook naar wens worden aangepast. Het spoeltype en de stroomsnelheid kunnen individueel worden geselecteerd op basis van uw toepassing. Stuur ons een diagram en we kunnen u helpen.

De kit is ontworpen om klaar te zijn voor gebruik. Wij zorgen voor alles, van de connectoren tot de configuratie van de software.

We bieden technische ondersteuning en zijn gemakkelijk bereikbaar via e-mail, whatsapp en telefoon.

Na het plaatsen van een bestelling kunnen het debiet en de druk volledig worden aangepast aan de machine volgens de specifieke behoeften van de klant.

Walvoil DPX 100 sectionele hydraulische klep met compensatie, volledig proportioneel Technische

specificaties van de standaardconfiguratie:
Inlaatgedeelte: 32 GPM 120 l/min - Pmax 300 bar 4351psi Toevoerpoort: 3/4” BPS, tankretourpoort: 3/4” BPS, tankretourpoort: 3/4” BPS

1st Zwenkend - Horizontale kraanbeweging 40 L/min 10GPM A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT-connectoren of TP-connectoren Sch met handhendel 2e hoofdlift 80 L/min 21GPM A+B gesloten, elektrohydraulische bediening aan

beide zijden met AMP-JPT- of Deutsch-connectoren met handhendel

3rd Arrow - Horizontale giek die zich uitstrekt vanaf de kraan 40 L/min 10GPM A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met handhendel of Deutsch-connectoren met handgreep

4e verlenging 60 L/min 16GPM A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met AMP-JPT of Deutsch-connectoren met handgreep 5e handgreep open/dicht 20 l/min 5GPM A+B gesloten, elektrohydraulische bediening aan beide zijden met

AMP-JPT- of Deutsch-connectoren met handhendel

6e Rotator 20 L/min 5GPM A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met handmatige hendel

Uitlaatgedeelte: met de mogelijkheid om kleppen te combineren: met de mogelijkheid om kleppen, met een spoelklep (LS-ontlasting), te combineren met een drukregelaar. „V” stuuraansluiting en „L” afvoeraansluiting gesloten. De zijdelingse aansluitingen „T1", „P1", „LS1" zijn gesloten. DBV vast en waterdicht tot 175 bar bij 90 l/min.

Scanreco G2B Mini met 6 hendels
- 1-6 lineaire hendels

- Stopfunctie volgens EN ISO 13849-1 Cat. 3, PL e - Diverse tuimelschakelaars, knoppen en draaischakelaars

- Frequentiebanden: 433-434 of 902-928 MHz (andere frequenties op aanvraag beschikbaar) - Werkbereik > 100 m/> ~330 ft.





- Beschermingsgraad: IP65

- Gebruikstemperatuur: -20°C tot +70°C/~-4°F tot

+160°F - Kabelbediening: standaardlengte 10 meter/~33 ft.

- G2B-ontvanger PWM12- of 24 VDC-voeding

- Keuze uit radio- of kabelbediening - 8 bidirectionele proportionele uitgangen

- Alle analoge uitgangen zijn programmeerbaar voor uiteindelijke snelheidsaanpassing



- 14 digitale uitgangen (waarvan 1 een gecombineerde ingang/uitgang is) en 4 digitale ingangen (waarvan 1 een gecombineerde ingang/uitgang is) en 4 digitale ingangen (waarvan 1 een gecombineerde ingang/uitgang is)

- Een DV-uitgang om de ontlastklep te regelen - Radio communicatie in de ISM-band met behulp van springtechnologie

Frequentie

- Een handmatige modus die beschikbaar is om het radiosysteem te omzeilen, waarbij alleen de DV-uitgang wordt geleverd en handmatige bediening via het hydraulische spruitstuk mogelijk is (indien van toepassing).

- Programmeerbare logica met functies voor blokkeren, dippen, vertragen, verhogen, enz.

- Houd er rekening mee dat kabelsets of stekkersets NIET bij de levering zijn inbegrepen en indien nodig apart moeten worden besteld.

- Afmetingen: (B x H x D): 350 x 160 x 190 mm/~ 13,78 x 6,30 x 7,48 inch (zonder kleurenscherm)
