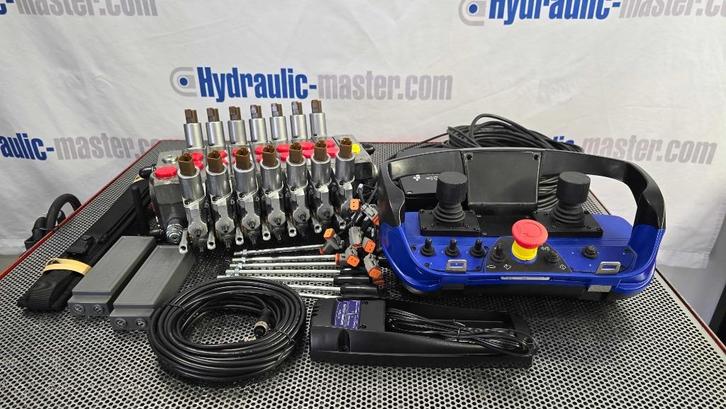

Walvoil DPX 100 7 functies na compenserende functies+ Scanre

Walvoil DPX 100 7 Postcompenserende functies + Scanreco RC 400 G2B Mini 2 proportionele joysticks + 1 aan/uit-functie Walvoil DPX 100 12/24V hydraulisch

ventiel met 6 proportionele secties + 1 aan/uit-sectie + 1 aan/uit-sectie, open/gesloten midden en extra hendels. De dispenser bevat een gedeelte voor postcompensatie.

Scanreco G2B Mini 6 pads 12/24V. Ook verkrijgbaar met 6 of 8 pads.

Deze kit is geconfigureerd voor de meest voorkomende machine-instellingen en ondersteunt tot 7 standaard functies van de boskraan. Als u een andere specifieke configuratie wilt, kunnen we deze aanpassen aan uw behoeften, inclusief variaties in spoelen, spanning, aantal secties, schokventielen, connectoren, enz. De veiligheidsklep kan ook naar wens worden aangepast. Het spoeltype en de stroomsnelheid kunnen individueel worden geselecteerd op basis van uw toepassing. Stuur ons een diagram en we kunnen u helpen.

De kit is ontworpen om klaar te zijn voor gebruik. Wij zorgen voor alles, van de connectoren tot de configuratie van de software.

We bieden technische ondersteuning en zijn gemakkelijk bereikbaar via e-mail, whatsapp en telefoon.

Na het plaatsen van een bestelling kunnen het debiet en de druk volledig worden aangepast aan de machine volgens de specifieke behoeften van de klant.

Walvoil DPX 100 sectionele hydraulische klep met compensatie, volledig proportioneel Technische

specificaties van de standaardconfiguratie:

Inlaatgedeelte: 32GPM 120l/min - Pmax 300 bar 4351psi Toevoerpoort: 3/4” BPS, tankretourpoort: 3/4" BPS, tankretourpoort: 3/4” BPS

1e hoofdramp 60l/min 16GPM Antischokventielen 190/80 bar 2755/1305psi A+B gesloten, elektrohydraulische bediening aan beide zijden met AM-connectoren P-JPT of Deutsch met 2e handhendel Boom 60 l/min 16GPM

Antischokventielen 190/220 bar 2755/3190psi A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met handhendel 3e oriëntatie 40 l/min 10GPM 10GPM Antischokventielen 200/200 bar 2755/3190psi A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met handhendel 3e oriëntatie 40 l/min 10GPM 10GPM antischokventielen 200/200 bar 2755/3190psi 2900/2900psi A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT-connectoren of Deutsch met hendel 4e verlenging 80l/min 21GPM

Schokventiel 140 bar/geplugde bar 2030 psi zijde A 4/3 midden; A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met handgreep

5e Rotator 20 l/min 5GPM A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met

handhendel

6e grijper 60 l/min 16GPM A+B gesloten, elektrohydraulische bediening op beide zijden met AMP-JPT- of Deutsch-connectoren met handmatige hendel 7e steunpoot 20 l/min 5GPM A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT of Deutsch connectoren met handhendel 7e steunpoot 20 l/min 5GPM A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met handmatige hendel

7e steunpoot 20 l/min 5GPM A+B gesloten PT- of Deutsch-connectoren met handhendel; spoel: 20 l/min; geen antischokventielen Uitlaatgedeelte: met de mogelijkheid van combinatiekleppen, met een spoelklep (LS-ontlasting), met een drukregelaar.

„V” stuuraansluiting en „L” afvoeraansluiting gesloten. De zijdelingse aansluitingen „T1", „P1", „LS1" zijn gesloten. DBV vast en waterdicht tot 175 bar bij 90 l/min.

Scanreco G2B Mini 2 Joysticks
- 2 proportionele joysticks
- Stopfunctie volgens EN ISO 13849-1 Cat. 3, PL e
- Diverse tuimelschakelaars, knoppen en draaischakelaars - Frequentiebanden: 433-434 of 902-928MHz (andere frequenties op aanvraag beschikbaar) - Werkbereik > 100 m/> ~330 ft.


- Beschermingsgraad: IP65
- Gebruikstemperatuur: -20°C tot +70°C/~-4°F tot
+160°F - Kabelbediening: standaardlengte 10 meter/~33 ft.
- G2B-ontvanger 12 of 24 VDC PWM-voeding
- Keuze uit radio- of kabelbediening - 8 bidirectionele proportionele uitgangen
- Alle analoge uitgangen zijn programmeerbaar voor uiteindelijke snelheidsaanpassing

- 14 digitale uitgangen (waarvan 1 een gecombineerde ingang/uitgang) en 4 digitale ingangen (waarvan 1 een gecombineerde ingang/uitgang is) en 4 digitale ingangen (waarvan 1 een gecombineerde ingang/uitgang is) - Een DV-uitgang om de ontlastklep te regelen
- Radiocommunicatie in de ISM-band met behulp van jump-technologiefrequentie - Een handmatige modus beschikbaar voor

het radiosysteem omzeilen, alleen de DV-uitgang leveren en handmatige bediening via het hydraulische spruitstuk mogelijk maken (indien van toepassing).
- Programmeerbare logica met functies voor blokkeren, dippen, vertragen, verhogen, enz.
- Houd er rekening mee dat kabelsets of stekkersets NIET bij de levering zijn inbegrepen en indien nodig apart moeten worden besteld.
- Afmetingen: (B x H x D): 350 x 160 x 190 mm/~ 13,78 x 6,30 x 7,48 inch (zonder kleurenscherm)
