Walvoil DPX100 3 secties + Scanreco Mini G2B afstandsbedieni

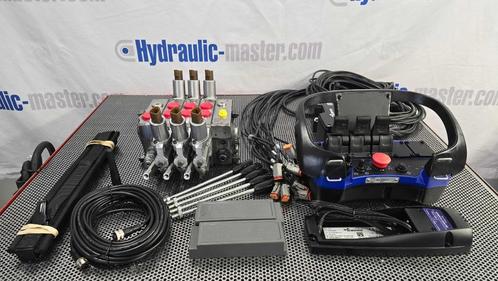

Walvoil DPX100 3-delige proportionele klep + Scanreco Mini G2B afstandsbediening Walvoil DPX 100 12/24V hydraulisch

ventiel met 3 proportionele secties, open/gesloten midden en extra hendels. De dispenser bevat een gedeelte voor postcompensatie.

Scanreco G2B Mini 3 pads 12/24V.

Deze kit is bedoeld voor ongebruikelijke/aanvullende machine-instellingen, waarbij u 3 standaard tweerichtingsfuncties nodig hebt. Als u een andere specifieke configuratie nodig hebt, kunnen we deze aanpassen aan uw behoeften, inclusief variaties in spoelen, spanning, aantal secties, schokventielen, connectoren, enz.

De set is ontworpen om klaar voor gebruik te zijn. Wij zorgen voor alles, van sockets tot softwareconfiguratie.


Na het plaatsen van een bestelling kunnen het debiet en de druk volledig worden aangepast aan de machine volgens de specifieke behoeften van de klant.

Walvoil DPX 100 sectionele hydraulische klep met compensatie, volledig proportioneel Technische

specificaties van de standaardconfiguratie:

Inlaatgedeelte: 32 GPM 120 l/min - Pmax 300 bar 4351psi Toevoerpoort: 3/4” BPS, tankretourpoort: 3/4” BPS, tankretourpoort: 3/4” BPS

1st Zwenkend - Horizontale kraanbeweging 40 L/min 10GPM A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT of Deutsch connectoren met handhendel 2e hoofdlift 60 L/min 21GPM A+B gesloten, elektrohydraulische bediening
aan beide zijden met AMP-JPT- of Deutsch-connectoren met handhendel
3rd Arrow - Horizontale giek die zich uitstrekt vanaf de kraan 40 L/min 10GPM A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met handhendel

Uitlaatgedeelte: met de mogelijkheid om kleppen, met een spoelklep (LS-ontlastklep), te combineren met een drukregelaar. „V” stuuraansluiting en „L” afvoeraansluiting gesloten. De zijdelingse aansluitingen „T1", „P1", „LS1" zijn gesloten. DBV vast en waterdicht tot 175 bar bij 90 l/min.


Scanreco G2B Mini met 3 hendels

- 3 lineaire hendels
- Stopfunctie volgens EN ISO 13849-1 Cat. 3, PL e
- Diverse tuimelschakelaars, knoppen en draaischakelaars - Frequentiebanden: 433-434 of 902-928MHz (andere frequenties op aanvraag beschikbaar) - Werkbereik > 100 m/> ~330 ft.


- Beschermingsgraad: IP65
- Gebruikstemperatuur: -20°C tot +70°C/~-4°F tot
+160°F - Kabelbediening: standaardlengte 10 meter/~33 ft.
- G2B-ontvanger 12 of 24 VDC PWM-voeding
- Keuze uit radio- of kabelbediening - 8 bidirectionele proportionele uitgangen
- Alle analoge uitgangen zijn programmeerbaar voor uiteindelijke snelheidsaanpassing

- 14 digitale uitgangen (waarvan 1 een gecombineerde ingang/uitgang) en 4 digitale ingangen (waarvan 1 een gecombineerde ingang/uitgang is) en 4 digitale ingangen (waarvan 1 een gecombineerde ingang/uitgang is) - Een DV-uitgang om de ontlastklep te regelen
- Radiocommunicatie in de ISM-band met behulp van jump-technologiefrequentie - Een handmatige modus beschikbaar voor

het radiosysteem omzeilen, alleen de DV-uitgang leveren en handmatige bediening via het hydraulische spruitstuk mogelijk maken (indien van toepassing).
- Programmeerbare logica met functies voor blokkeren, dippen, vertragen, verhogen, enz.
- Houd er rekening mee dat kabelsets of stekkersets NIET bij de levering zijn inbegrepen en indien nodig apart moeten worden besteld.
- Afmetingen: (B x H x D): 350 x 160 x 190 mm/~ 13,78 x 6,30 x 7,48 inch (zonder kleurenscherm)
