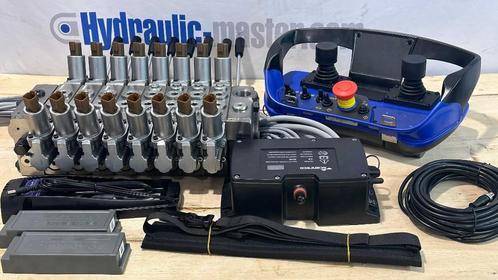

Postcompenserende Walvoil DPX 100 8 functies + Scanreco RC 4

Walvoil DPX 100 12/24V hydraulisch ventiel met 8 proportionele secties, open/gesloten midden en extra hendels. De klep bevat een postcompensatiesectie.

Scanreco G2B Maxi 8 pads 12/24V. Ook verkrijgbaar met 6 pads of 2 joysticks.

Deze kit is geconfigureerd voor de meest voorkomende machine-instellingen en ondersteunt maximaal 8 standaard boskraanfuncties. Als u een andere specifieke configuratie wilt, kunnen we deze aanpassen aan uw behoeften, inclusief variaties in spoelen, spanning, aantal secties, schokventielen, connectoren, enz. De veiligheidsklep kan ook naar wens worden aangepast. Het spoeltype en de stroomsnelheid kunnen individueel worden geselecteerd op basis van uw toepassing. Stuur ons een diagram en we kunnen u helpen.

De kit is ontworpen om klaar te zijn voor gebruik. Wij zorgen voor alles, van de connectoren tot de configuratie van de software.

Walvoil DPX 100 sectionele hydraulische klep met compensatie, volledig proportioneel, volledig proportioneel Technische

specificaties van de standaardconfiguratie:

Inlaatgedeelte: 32GPM 120l/min - Pmax 300 bar 4351psi Toevoerpoort: 3/4" BPS, tankretourpoort: 3/4" BPS, tankretourpoort: 3/4" BPS

1e hoofdramp 60l/min 16GPM antischokventielen 190/80 bar 2755/1305psi A+B gesloten, electro-hydraulische bediening aan beide zijden met AM-connectoren P-JPT of Deutsch met handhendel 2e pijl 60 l/min 16GPM Antischokventielen

190/220 bar 2755/3190psi A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met handhendel

3e oriëntatie 40 l/min 10GPM Antischokventielen 200/200 bar 2900/2900psi A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met handhendel 4e verlenging 80l/min 21GPM GPM Antischokventiel 140 bar/geplugde bar 20 g bar 30 psi zijde A 4/3 midden; A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met handhendel 5e

Rotator 20 l/min

5GPM A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met handhendel

6e grijper 60 l/min 16GPM A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met AMP-JPT- of Deutsch-connectoren met handhendel Deutsch met handhendel 7e linkersteunpoot 20 l/min 5GPM A+B gesloten, -hydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren of Deutsch-connectoren met handhendel 7e linkersteunpoot 20 l/min 5GPM A+B gesloten, electro

-hydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met handhendel; spoel: 20L/min; geen antischokventielen 8e rechterbeensteun 20/min 5GPM A+B gesloten, elektrohydraulische bediening van

twee zijden met AMP-JPT- of Deutsch-connectoren met handhendel; schuif: 60L/min; geen antischokventielen Uitlaatgedeelte: met de mogelijkheid om kleppen te combineren, met een spoelklep

(LS-reliëf), met een drukregelaar. „V” stuuraansluiting en „L” afvoeraansluiting gesloten. De zijaansluitingen „T1", „P1", „LS1" zijn gesloten. DBV vast en waterdicht tot 175 bar bij 90 l/min.

Scanreco G2B Maxi met 8 hendels


- 1-8 lineaire hendels

- Stopfunctie volgens EN ISO 13849-1 Cat. 3, PL e

- Diverse tuimelschakelaars, knoppen en draaischakelaars - Frequentiebanden: 433-434 of 902-928 MHz (andere frequenties op aanvraag beschikbaar) - Werkbereik > 100 m/> ~330 ft.





- Beschermingsgraad: IP65

- Gebruikstemperatuur: -20°C tot +70°C/~-4°F tot

+160°F - Kabelbediening: standaardlengte 10 meter/~33 ft.

- G2B-ontvanger 12 of 24 VDC PWM-voeding

- Keuze uit radio- of kabelbediening - 8 bidirectionele proportionele uitgangen

- Alle analoge uitgangen zijn programmeerbaar voor uiteindelijke snelheidsaanpassing



- 14 digitale uitgangen (waarvan 1 een gecombineerde ingang/uitgang) en 4 digitale ingangen (waarvan 1 een gecombineerde ingang/uitgang is) en 4 digitale ingangen (waarvan 1 een gecombineerde ingang/uitgang is)

- Een DV-uitgang om de ontlastklep te regelen - Radiocommunicatie in de ISM-band met behulp van springtechnologie

frequentie

- Een handmatige modus die beschikbaar is om het radiosysteem te omzeilen, waarbij alleen de DV-uitgang wordt geleverd en handmatige bediening via het hydraulische spruitstuk mogelijk is (indien van toepassing).

- Programmeerbare logica met functies voor blokkeren, dippen, vertragen, verhogen, enz.

- Houd er rekening mee dat kabelsets of stekkersets NIET bij de levering zijn inbegrepen en indien nodig apart moeten worden besteld.

- Afmetingen: (B x H x D): 350 x 160 x 190 mm/~ 13,78 x 6,30 x 7,48 inch (zonder kleurenscherm)
