Scanreco radiografische afstandsbediening met 6 functies voor HIAB, Olsberg

Scanreco RC 400 radiografische afstandsbediening met 6 functies voor Olsberg 24 V Hiab 166 duo, Jonsered

Het Scanreco RC 400 G2B-afstandsbedieningssysteem is speciaal ontworpen voor kranen en mobiele machines met hydraulische aandrijving.
voor mobiele kranen en hydraulisch aangedreven machines. Het is een
digitaal afstandsbedieningssysteem dat is gebaseerd op extreem geavanceerde microprocessortechnologie.
Jarenlange tests en jaren van uitgebreide en veeleisende tests hebben aangetoond dat het afstandsbedieningssysteem de meest uitdagende omgevingen
aankan.

Het systeem is beschermd tegen elektromagnetische straling en radiofrequenties.
kan worden geïnstalleerd op alle soorten hydraulische kleppen (spanning, stroompulsbreedte of protocolgestuurd) die op de markt verkrijgbaar zijn.
protocol) die op de markt te vinden zijn.
In de basisvorm bestaat het afstandsbedieningssysteem uit een draagbare besturingseenheid
met bedieningshendels voor proportionele bediening en schakelaars voor AAN/UIT-functies,
een centrale eenheid met aansluitkabel voor de aansturing van elektrohydraulische proportionele schuifregelaars.


De digitaal gecodeerde bedieningsinformatie (afbuiging van de hendel en schakelaarpositie) wordt via de radio van de draagbare besturingseenheid naar de centrale eenheid gestuurd.
de besturingseenheid die via de radio naar de centrale eenheid kan worden overgebracht. De draagbare besturingseenheid en de centrale eenheid geven
de mate en richting van de afbuiging van de bedieningshendels en de positie van de schakelaars weer.
en de positie van de schakelaar.

Het kan worden gebruikt voor zes typische proportionele functies, bijvoorbeeld
-Kraanhijsen (kraanrotatie)
-Hoofdlift
-Boom
-Extend -Gripper
openen/sluiten
-Rotator

De „Mini” is een compacte en veelzijdige zender die eenvoudig kan worden aangepast aan de behoeften van de klant. Dankzij het modulaire ontwerp kan de „Mini” worden geleverd met 1 tot 6 lineaire hendels of 1 tot 3 joysticks en extra knoppen en schakelaars. Ondanks het compacte formaat zijn alle bedieningselementen groot genoeg en ontworpen voor langdurig en vermoeidheidsvrij gebruik. Naast de standaardfuncties biedt de zender ook talrijke optionele instellingen en functies voor een optimale begeleiding van de operator. De snelheid van de proportionele bewegingen kan in vijf stappen worden aangepast met behulp van een vergrendelingsschakelaar. De operator ontvangt feedback van de bestuurde machine via het scherm en de LED's. Automatisch frequentiebeheer zorgt voor een probleemloze werking, zelfs als er interferentie is met andere radioapparaten in de buurt. Met kalibratie ter plaatse kunnen geautoriseerde gebruikers de systeeminstellingen aanpassen zonder extra gereedschap of software. De afzender heeft een individuele identificatiecode en communiceert met de ontvanger via een eigen protocol. Dit zorgt ervoor dat geen enkele andere zender (van Scanreco of andere fabrikanten) per ongeluk de machine kan activeren. De aanstampfunctie voldoet aan Performance Level „e” (PL e), het hoogste niveau volgens ISO 13849-1, een wettelijk bindende norm voor veiligheidskritieke besturingscomponenten.

De „G2" ontvanger is verkrijgbaar met proportionele en digitale uitgangen en een CANopen-interface. Dankzij de talrijke interfaces en instelmogelijkheden is de „G2" geschikt voor vrijwel elke mobiele hydraulische toepassing. Analoge uitgangssignalen kunnen hydraulische klepblokken aansturen die worden bestuurd door spanning of stroom. Meerdere ontvangers kunnen in een master-slave-configuratie met elkaar worden verbonden als er meer functies nodig zijn dan een enkele ontvanger kan bieden. De talrijke functies van de geïntegreerde basiscontroller maken een breed scala aan prestaties en functies mogelijk. De basiscontroller maakt het mogelijk om zonder talrijke externe elektronische componenten (PLC, relais, diodes, enz.) te werken.

De draagbare besturingseenheid is schok- en weerbestendig, licht en compact. Er zijn bedieningselementen beschikbaar voor 4, 5, 6, 6, 7 of 8 manoeuvrefuncties. De manoeuvreerhendels zijn volledig proportioneel en hebben een terugstelveer in de nulpositie, d.w.z. een „dodemanshendeltje”. De besturingseenheid heeft een noodstopfunctie die alle bewegingen onmiddellijk stopt. Alle bedieningshendels worden door een beschermframe beschermd tegen onbedoelde activeringen en mechanische schade. De besturingseenheid is standaard uitgerust met een microsnelheidsfunctie met meerdere niveaus die een tijdelijke en onmiddellijke snelheidsvermindering mogelijk maakt. Het kan ook worden uitgerust met een groot aantal schakelaars voor AAN/UIT-functies. Een LED en een geluidssignaal worden gebruikt om de bedrijfsstatus en batterijstatus aan te geven, evenals voor eenvoudige en diagnostische foutopsporing. (Zie afbeelding van de besturingseenheid).
Perfect voor 6 functies HIAB, JONSERED, PICKER, PICKER, HMF, ATLAS, FASSI, PALFINGER, maar het werkt ook met veel andere merken.

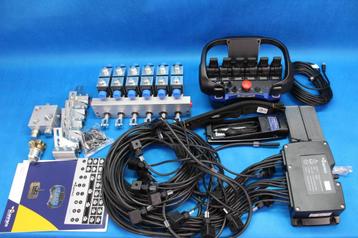

Kit klaar om te worden geïnstalleerd op een Danfoss-klep of iets anders.
