Postcompenserende Walvoil DPX 100 6 functies + Scanreco RC 4

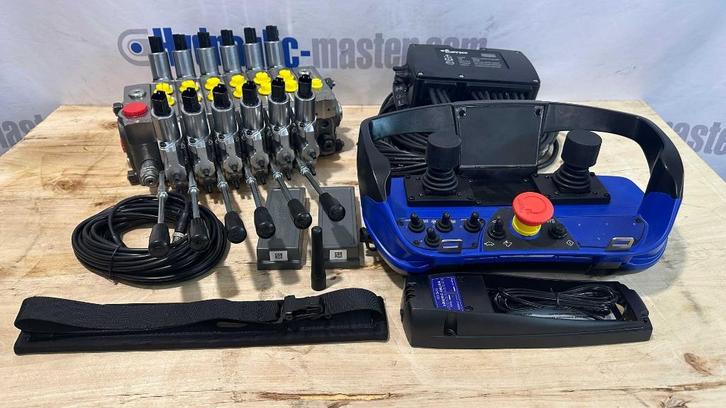

Postcompenserende Walvoil DPX 100 6 functies + Scanreco RC 400 Maxi 2 joysticks Walvoil DPX 100 12/24V hydraulisch

ventiel met 6 proportionele secties, open/gesloten midden en extra hendels. De klep bevat een postcompensatiesectie.

Scanreco G2B Maxi 2 joysticks 12/24V. Ook verkrijgbaar met 6 hendels.

Deze kit is geconfigureerd voor de meest voorkomende machine-instellingen en ondersteunt maximaal 6 standaard kraanfuncties. Als u een andere specifieke configuratie nodig hebt, kunnen we deze aanpassen aan uw behoeften, inclusief variaties in spoelen, spanning, aantal secties, schokventielen, connectoren, enz. De veiligheidsklep kan ook naar wens worden aangepast. Het spoeltype en de stroomsnelheid kunnen individueel worden geselecteerd op basis van uw toepassing. Stuur ons een diagram en we kunnen u helpen.

De kit is ontworpen om klaar te zijn voor gebruik. Wij zorgen voor alles, van de connectoren tot de configuratie van de software.

Walvoil DPX 100 sectionele hydraulische klep met compensatie, volledig proportioneel Technische

specificaties van de standaardconfiguratie:

Inlaatgedeelte: 32 GPM 120 l/min - Pmax 300 bar 4351psi Toevoerpoort: 3/4” BPS, tankretourpoort: 3/4” BPS, tankretourpoort: 3/4” BPS

1st Zwenkend - Horizontale kraanbeweging 40 L/min 10GPM A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT-connectoren of TP-connectoren Sch met handhendel 2e hoofdlift 80 L/min 21GPM A+B gesloten, elektrohydraulische bediening aan


beide zijden met AMP-JPT- of Deutsch-connectoren met handhendel

3rd Arrow - Horizontale giek die zich uitstrekt vanaf de kraan 40 L/min 10GPM A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met handhendel of Deutsch-connectoren met handgreep

4e verlenging 60 L/min 16GPM A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met AMP-JPT of Deutsch-connectoren met handgreep 5e handgreep open/dicht 20 l/min 5GPM A+B gesloten, elektrohydraulische bediening aan beide zijden met

AMP-JPT- of Deutsch-connectoren met handhendel

6e Rotator 20 L/min 5GPM A+B gesloten, elektrohydraulische bediening aan beide zijden met AMP-JPT- of Deutsch-connectoren met handmatige hendel


Uitlaatgedeelte: met de mogelijkheid om kleppen te combineren: met de mogelijkheid om kleppen te combineren: met de mogelijkheid om kleppen, met een spoelklep (LS-ontlasting), te combineren met een drukregelaar. „V” stuuraansluiting en „L” afvoeraansluiting gesloten. De zijdelingse aansluitingen „T1", „P1", „LS1" zijn gesloten. DBV vast en waterdicht tot 175 bar bij 90 l/min.

Scanreco G2B Maxi met 2 joysticks


- 2 joysticks met drie assen

- Stopfunctie volgens EN ISO 13849-1 Cat. 3, PL e

- Diverse tuimelschakelaars, knoppen en draaischakelaars - Frequentiebanden: 433-434 of 902-934 of 902-928 MHz (andere frequenties op aanvraag beschikbaar) - Werkbereik > 100 m/> ~330 ft.





- Beschermingsgraad: IP65

- Gebruikstemperatuur: -20°C tot +70°C/~-4°F tot

+160°F - Kabelbediening: standaardlengte 10 meter/~33 ft.

- G2B-ontvanger 12 of 24 VDC PWM-voeding

- Keuze uit radio- of kabelbediening - 6 bidirectionele proportionele uitgangen

- Alle analoge uitgangen zijn programmeerbaar voor uiteindelijke snelheidsaanpassing



- 14 digitale uitgangen (waarvan 1 een gecombineerde ingang/uitgang) en 4 digitale ingangen (waarvan 1 een gecombineerde ingang/uitgang is) en 4 digitale ingangen (waarvan 1 een gecombineerde ingang/uitgang is)

- Een DV-uitgang om de ontlastklep te regelen - Radiocommunicatie in de ISM-band met behulp van springtechnologie

frequentie

- Een handmatige modus die beschikbaar is om het radiosysteem te omzeilen, waarbij alleen de DV-uitgang wordt geleverd en handmatige bediening via het hydraulische spruitstuk mogelijk is (indien van toepassing).

- Programmeerbare logica met functies voor blokkeren, dippen, vertragen, verhogen, enz.

- Houd er rekening mee dat kabelsets of stekkersets NIET bij de levering zijn inbegrepen en indien nodig apart moeten worden besteld.

- Afmetingen: (B x H x D): 350 x 160 x 190 mm/~ 13,78 x 6,30 x 7,48 inch (zonder kleurenscherm)
