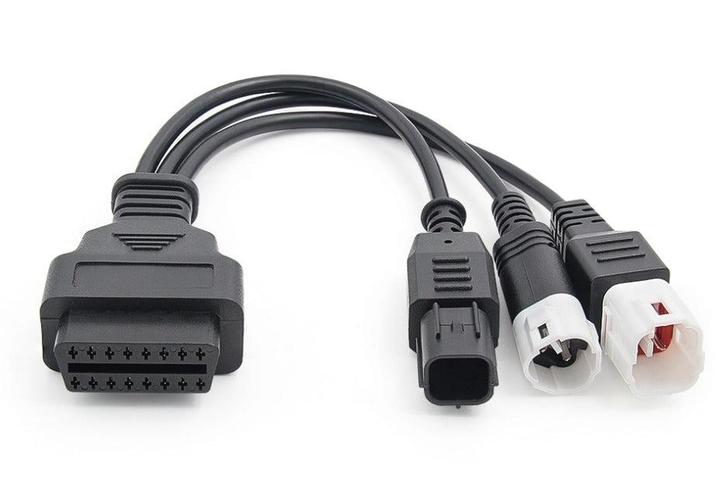

De verloopkabel converteert de specifieke 3-pins, 4-pins en 6-pins diagnostische aansluitingen van diverse Honda en Yamaha motorfietsen naar een gestandaardiseerde 16-pins OBD2-aansluiting. Dit maakt het mogelijk om een universeel uitleesapparaat te verbinden met het motormanagementsysteem van de motorfiets voor het uitvoeren van diagnostische taken. De kabel combineert drie veelvoorkomende connectoren in één product, waardoor de aanschaf van losse adapters overbodig wordt.

Deze adapter is ontworpen om functies zoals het uitlezen en wissen van foutcodes (DTC's), het bekijken van live data van sensoren en het uitvoeren van service-gerelateerde resets te ondersteunen, afhankelijk van de capaciteiten van het gebruikte diagnoseapparaat. Door de integratie van de drie verschillende stekkers is de kabel inzetbaar voor een breed scala aan modellen, van oudere systemen met een 3-pins connector tot nieuwere modellen die een 4-pins of 6-pins (Euro 5) connector gebruiken.

Toepassing en functionaliteit:

Deze adapter maakt het mogelijk een standaard 16-pins OBD2 diagnoseapparaat te verbinden met de specifieke diagnostische poorten van motorfietsen.

• Diagnostische verbinding: Vormt een fysieke koppeling tussen een 16-pins OBD2-scanner en de 3-pins, 4-pins of 6-pins diagnostische poort van de motorfiets.
• Foutcode management: Maakt het mogelijk om foutcodes uit het motormanagementsysteem (ECU) en andere modules te lezen en te wissen.
• Live data analyse: Ondersteunt de weergave van real-time data zoals motortoerental, koelvloeistoftemperatuur en sensorwaarden, afhankelijk van de ondersteuning door het voertuig en de scanner.
• Multi-connector ontwerp: Integreert drie adapters in één kabel, waardoor compatibiliteit met verschillende generaties en modellen van Honda en Yamaha wordt geboden.

Compatibele voertuigen en toepassingen:

Deze verloopkabel is onder andere compatibel met diverse motorfietsen van Honda en Yamaha. De benodigde connector (3-pins, 4-pins of 6-pins) is afhankelijk van het specifieke model en bouwjaar.

Honda:

• Africa Twin (CRF1000L / CRF1100L): (vanaf 2017)
• CB-serie (o.a. CB500F/X, CB650R, CB1000R): (vanaf ca. 2017)
• CBR-serie (o.a. CBR600RR, CBR1000RR): (vanaf 2017)
• NC750-serie: (vanaf 2017)
• X-ADV 750: (vanaf 2017)

Yamaha:

• MT-07 / MT-09 / MT-10: (3-pins en 6-pins, afhankelijk van bouwjaar)
• R1 / R6 / R7: (3-pins en 6-pins, afhankelijk van model en bouwjaar)
• Ténéré 700: (vanaf 2019, 6-pins)
• Tracer 7 / Tracer 9: (6-pins)
• XSR700 / XSR900: (3-pins en 6-pins, afhankelijk van bouwjaar)

Belangrijk: Voordat u het product aanschaft, controleer altijd de aansluiting van uw voertuig. Deze kan verschillen per model en bouwjaar.

Verpakkingsinhoud:

• 1x Honda/Yamaha 3+4+6-pins - 16-pins OBD2 Verloopkabel | Motorfiets

Technische specificaties:SpecificatieOmschrijvingAansluiting voertuigkantHonda 4-pins, Yamaha 3-pins, Euro 5 6-pinsAansluiting adapterkant16-pins OBD2 (female)
