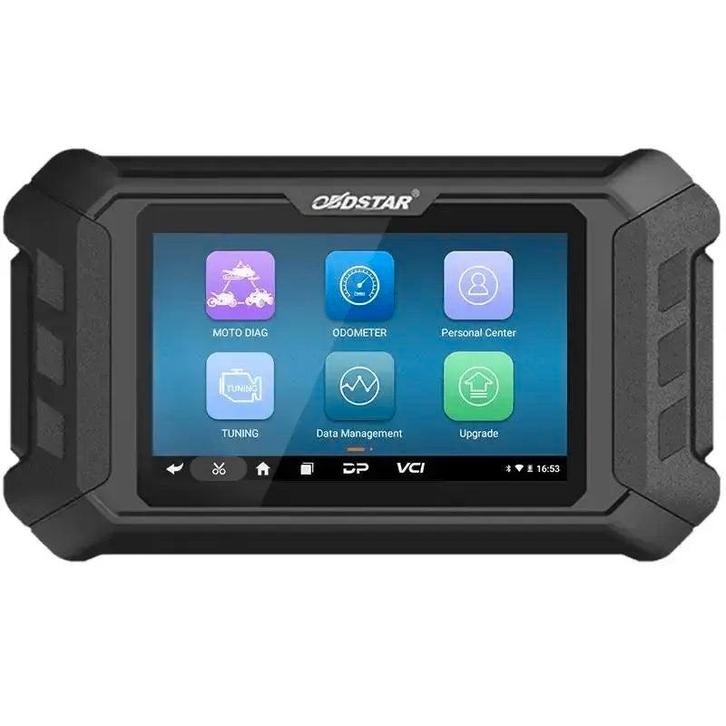

De OBDSTAR MS50 Basic is een uitleesapparaat in tabletvorm, specifiek ontworpen voor het uitvoeren van diagnostische taken bij motorfietsen en snorfietsen. Het apparaat is uitgerust met een 5-inch touchscreen, draait op een Android-besturingssysteem en biedt basale diagnosefuncties zoals het uitlezen van ECU-informatie, het lezen en wissen van foutcodes en het weergeven van live data. Bij de aanschaf is een licentie voor 1 jaar software-updates inbegrepen.

De interface van de OBDSTAR MS50 Basic is ontwikkeld voor gebruiksgemak en ondersteunt een automatische scanfunctie die voertuigsystemen identificeert. De functionaliteit van het apparaat kan worden uitgebreid met diverse optionele diagnosekabels en adapters, waardoor de voertuigdekking en de beschikbare functies kunnen worden vergroot. Het apparaat maakt verbinding via Wi-Fi voor software-updates.

Diagnosefuncties:

De OBDSTAR MS50 Basic biedt verschillende diagnosefuncties voor het analyseren van de elektronische systemen van motorfietsen en snorfietsen.

• Foutcodes lezen en wissen: Leest en wist diagnostische foutcodes (DTC's) uit de aanwezige regeleenheden van het voertuig.
• Live data: Toont real-time data van sensoren en componenten in tekst- of grafiekvorm voor een gedetailleerde analyse.
• Automatische scan: Identificeert automatisch het voertuigtype en scant alle aanwezige elektronische systemen.
• ECU-informatie: Geeft specifieke informatie weer van de elektronische regeleenheid, zoals onderdeelnummers en softwareversies.

Sleutel- en EEPROM-functies:

De OBDSTAR MS50 Basic ondersteunt functies voor het aanpassen van de kilometerteller via EEPROM. De beschikbaarheid van deze functie is afhankelijk van het voertuigmerk en -model.

EEPROM-functies:

• Kilometertellerkalibratie: Leest en past de kilometerstand aan door middel van een EEPROM-dump.

Service- en onderhoudsfuncties:

Het OBDSTAR MS50 uitleesapparaat ondersteunt diverse service- en onderhoudsfuncties. De beschikbaarheid van specifieke functies kan variëren per merk, model en bouwjaar van de motorfiets.

Motor en aandrijflijn:

• Zelflerende waarden resetten: Herstelt de adaptieve parameters van de motorregeleenheid naar de fabrieksinstellingen.
• CO-waarde aanpassen: Stelt de CO-waarde af voor een optimale verbranding en emissiecontrole.
• Stationair toerental aanpassen: Regelt het toerental van de motor in stationaire toestand.
• Lucht-brandstofverhouding resetten: Herstelt de instellingen voor de A/F-ratio (lucht-brandstofverhouding).
• Gaskleppositiesensor (TPS) initialiseren: Kalibreert de gaskleppositiesensor na vervanging of onderhoud.
• Krukassensor initialiseren: Leert de krukaspositiesensor opnieuw in na vervanging.
• ECU-instellingen initialiseren: Zet de instellingen van de motorregeleenheid terug naar de standaardwaarden.
• Adaptiewaarden van de transmissie wissen: Reset de zelflerende waarden van de automatische transmissie.

Remsysteem:

• ABS-systeem ontluchten: Voert een automatische ontluchtingsprocedure uit voor het ABS-remsysteem na onderhoud.
• ABS-regeleenheid instellen: Configureert de instellingen van de ABS-module na vervanging.

Algemeen onderhoud en elektronica:

• Servicelamp resetten: Stelt de onderhoudsinterval en servicemeldingen opnieuw in na het uitvoeren van onderhoud.
• Bandenspanningscontrolesysteem (TPMS) resetten: Herstelt het TPMS na een bandenwissel of het aanpassen van de bandenspanning.

Optionele uitbreidingsmodules:

De functionaliteit van de OBDSTAR MS50 Basic kan worden uitgebreid met diverse optionele modules. Deze uitbreidingen zijn afhankelijk van het specifieke voertuigmerk en -model en worden geleverd in de vorm van diagnosekabels en adapters.

Hardwaremodules en accessoires:

• M002A: Aardingskabel.
• M006: Diagnosekabel voor Kawasaki.
• M008: Diagnosekabel voor Kawasaki.
• M009: Diagnosekabel voor Kawasaki.
• M013: Diagnosekabel voor Lifan en Suzuki.
• M014: Diagnosekabel voor Suzuki.
• M020: Diagnosekabel voor Aeon en Benelli.
• M022A: Diagnosekabel voor Benelli.
• M023: Diagnosekabel voor Suzuki.
• M024: Diagnosekabel voor SYM.
• M025: Universele OBD-diagnosekabel.
• M028: Diagnosekabel voor PGO.
• M029: Diagnosekabel voor Yamaha.
• M030: Diagnosekabel voor Hartford.
• M045: Diagnosekabel voor Shineray.
• M046: Diagnosekabel voor Benelli ABS-systemen.
• M047: Diagnosekabel voor Vespa.
• M048: Diagnosekabel voor Aprilia.
• M052: Diagnosekabel voor Royal Enfield.
• M055: Diagnosekabel voor Honda.
• M056: Diagnosekabel voor Kymco.
• M061: Diagnosekabel voor Yamaha.
• N001 Converter: Converter voor Rojo en Avic EFI-systemen.
• N052: Diagnose-adapter voor Royal Enfield.

Ondersteunde voertuigmerken:

Dit apparaat ondersteunt een scala aan motormerken uit diverse regio's, wat het een veelzijdige tool maakt voor diagnose en onderhoud.

• Europees: Aprilia, Benelli, BMW, Derbi, Ducati, Gilera, KTM, Moto Guzzi, Peugeot, Piaggio, Royal Enfield, Triumph, Vespa
• Aziatisch: Aeon, Bajaj, Hartford, Hero, Honda, Kawasaki, Kymco, PGO, Suzuki, SYM, TVS, Yamaha
• Amerikaans: Harley-Davidson, Indian
• Chinees: Benelli (China), CFMOTO, Haojue, QJBeneLLI, Riya, Shineray, Zontes

Verpakkingsinhoud:

• 1x OBDSTAR MS50 STD uitleesapparaat
• 1x 12V2A Oplader
• 1x M001A Hoofdkabel
• 1x M002 Voedingskabel
• 1x M003A Multifunctionele jumperkabel
• 1x M004 Adapter voor Aprilia, Ducati, Honda, KTM, Piaggio, Vespa, Yamaha
• 1x N004 Adapter voor Aprilia, Ducati, Honda, KTM, Piaggio, Vespa, Yamaha
• 1x M005 Adapter voor Kawasaki
• 1x M012A Adapter voor Suzuki
• 1x N012A Adapter voor Suzuki
• 1x M015A Adapter voor Honda
• 1x N015A Adapter voor Honda
• 1x M018A Adapter voor Yamaha
• 1x M021A Adapter voor Aeon, Benelli, CGL, CF Moto, Dayun, Jialing, Jinan Qingqi, Lifan, Loncin, QJ, Qjiang, QJMOTOR, Yingang, Zongshen
• 1x M026 Adapter voor SYM
• 1x N026 Adapter voor SYM
• 1x M027 Adapter voor Kymco, Kawasaki
• 1x N027 Adapter voor Kymco, Kawasaki
• 1x M041 OBD–16 adapter
• 1x N041 OBD-adapter


Licentie-informatie:

• Inclusief 1 jaar updates: Bij aanschaf is een update-licentie voor 12 maanden inbegrepen.

Na afloop van deze periode blijven de basisfuncties van het apparaat beschikbaar. Voor het ontvangen van nieuwe software-updates en het behoud van volledige functionaliteit is een verlenging van de licentie vereist.

Technische specificaties:SpecificatieOmschrijvingProductmerkOBDSTARProductmodelMS50 BasicBesturingssysteemAndroid 5.1.1Schermgrootte5.0 inchSchermresolutie800x480 pixelsProcessorRK3128 Quad-Core, ARM Cortex A7Opslaggeheugen16 GBConnectiviteitWi-FiAccu2600 mAh
