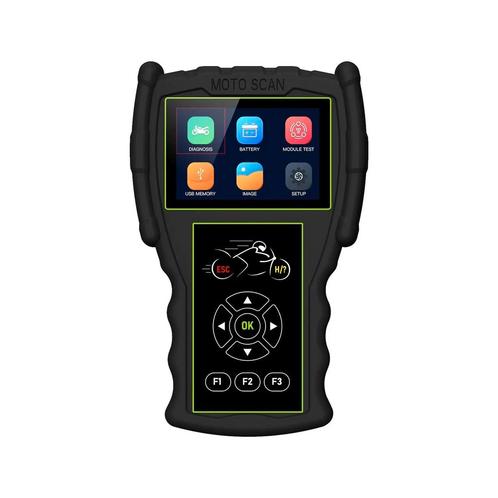

De JDiag M100 Pro is een geavanceerd 2-in-1 handheld uitleesapparaat, speciaal ontwikkeld voor een breed scala aan motorfietsen. Dit compacte toestel combineert multi-systeem motordiagnose met een geïntegreerde accutester, waardoor het een complete oplossing vormt voor zowel de professionele werkplaats als de veeleisende doe-het-zelver.

Het systeem beschikt over een helder 3,5-inch kleurenscherm en een intuïtieve, menugestuurde interface. De "Full"-versie wordt geleverd met een uitgebreide set merkspecifieke aansluitkabels, waardoor het direct compatibel is met vrijwel alle gangbare motorfietsen. Dankzij levenslange gratis software-updates is de M100 Pro een duurzame en rendabele investering voor wie regelmatig werkt aan motoronderhoud en storingsdiagnose.

Diagnosefuncties:

De JDiag M100 Pro biedt uitgebreide multi-systeem diagnosemogelijkheden voor de elektronische componenten van moderne motorfietsen. Daarnaast ondersteunt het apparaat ook volledige OBD2/EOBD-diagnose, waardoor het veelzijdig inzetbaar is.

• Foutcodes lezen en wissen: Leest en wist diagnosefoutcodes (DTC’s) van de motorregeleenheid (ECU) en andere ondersteunde systemen. Inclusief duidelijke foutomschrijvingen en foutcodehistoriek.
• Live data stream: Toont realtime gegevens van sensoren en parameters zoals motortoerental, koelvloeistoftemperatuur, gaskleppositie en lambdawaarde. Waarden kunnen zowel numeriek als in grafiekvorm (golfvorm) worden weergegeven voor snelle interpretatie.
• ECU-informatie: Geeft toegang tot specifieke identificatiegegevens van de regeleenheid, zoals softwareversie, onderdeelnummers en aanvullende technische gegevens.
• Freeze frame data: Legt een momentopname van motordata vast op het exacte tijdstip waarop een emissiegerelateerde foutcode is opgeslagen.
• Volledige OBD2/EOBD-functionaliteit: Ondersteunt alle standaard OBD2-modi, waardoor het toestel ook bruikbaar is voor basisdiagnose aan auto's met benzine- of dieselmotoren.

Accutesterfuncties:

Een van de meest onderscheidende kenmerken van de JDiag M100 Pro is de geïntegreerde, professionele accutesterfunctie. Hiermee kunnen zowel de conditie van de accu als de werking van het start- en laadsysteem volledig worden geanalyseerd – direct vanaf het apparaat, zonder extra accessoires.

• Snelle test & standaard test: Voert een snelle of diepgaande controle uit op de accu. Bepaling van de State of Health (SOH) en State of Charge (SOC) geeft direct inzicht in de algemene accustatus.
• Starttest (cranking test): Analyseert de prestaties van de accu en startmotor tijdens het starten. Toont de minimale startspanning en de benodigde tijd, nuttig bij startproblemen of verminderde accucapaciteit.
• Laadtest (charging test): Controleert de werking van het laadsysteem, inclusief dynamo en spanningsregelaar. De test toont de laadspanning bij zowel stationair toerental als verhoogd toerental, onbelast en belast.
• Golfvormanalyse: Presenteert een realtime grafische weergave van de accuspanning, waardoor spanningsfluctuaties en instabiliteit in het laadsysteem eenvoudig kunnen worden herkend.

Onderhouds-, service- & testfuncties:

De JDiag M100 Pro biedt een reeks functies die onmisbaar zijn voor periodiek onderhoud, storingsanalyse en het gericht testen van kritieke componenten van motorfietsen.

• CO stationair toerental aanpassing: Biedt de mogelijkheid om de CO-waarde bij stationair toerental aan te passen, indien deze functie door het motormerk wordt ondersteund.
• Service-interval reset: Zet de onderhoudsherinnering op het dashboard terug na het uitvoeren van een servicebeurt (merkafhankelijk).
• Actuatoren testen: Maakt directe aansturing mogelijk van specifieke componenten om de werking te controleren, waaronder:
• ABS-systeemdiagnose: Leest en wist foutcodes van het antiblokkeersysteem (ABS) op motorfietsen die dit ondersteunen.

Extra functies:

De JDiag M100 Pro beschikt over diverse aanvullende functies die het gebruiksgemak en de praktische inzetbaarheid in de werkplaats vergroten:

• Printbare rapporten: Zowel diagnoserapporten als accutestresultaten kunnen worden opgeslagen en via een computer worden afgedrukt, ideaal voor klantcommunicatie of werkplaatsdocumentatie.

• Data-opslag: Testgegevens kunnen worden opgeslagen op een SD-kaart, zodat eerdere diagnoses en accutests eenvoudig kunnen worden geraadpleegd of overgezet.

Ondersteunde voertuigmerken:

• Europese merken: Adiva, Aprilia, Benelli, BMW, KTM, Piaggio, Triumph, Vespa

• Aziatische merken: Aeon, Bajaj, Brixton, CF Moto, Fit, Hartford, Hero, Honda, Hyosung, Indian, Kymco, Modenas, PGO, Rojo, Royal Enfield, Suzuki, SYM, TVS, Yamaha, Yiben

• Amerikaanse merken: Artic Cat, Bombardier

Verpakkingsinhoud:

• JDiag M100 Pro Full Uitleesapparaat
• JDiag 15 Pins DB15 - 15 Pins DB15 Verloopkabel
• JDiag 15 Pins DB15 - 16 Pins OBD2 Verloopkabel
• USB-A - Mini USB-B Verloopkabel
• Handleiding
• Opbergtas
• Accuklemmen Voedingskabel
• JDiag Universele 8 Pins OBD - 15 Pins DB15 Verloopkabel
• JDiag Suzuki 4 Pins OBD - Dealermodus Switch Verloopkabel
• JDiag Suzuki 4 Pins OBD - 15 Pins DB15 Verloopkabel
• JDiag Suzuki 6 Pins OBD - 15 Pins DB15 Verloopkabel
• JDiag Yamaha 3+3+4 Pins OBD - 15 Pins DB15 Verloopkabel
• JDiag Aprilia/Piaggio/Vespa/Honda 3+4 Pins OBD - 15 Pins DB15 Verloopkabel
• JDiag Piaggio 6 Pins OBD - 15 Pins DB15 Verloopkabel
• JDiag AEON/Benneli 6 Pins OBD - 15 Pins DB15 Verloopkabel
• JDiag Kymco 3 Pins OBD - 15 Pins DB15 Verloopkabel
• JDiag SYM 3 Pins OBD - 15 Pins DB15 Verloopkabel
• JDiag Kawasaki 8 Pins OBD - 15 Pins DB15 Verloopkabel
• JDiag Euro-V 6 Pins OBD - 15 Pins DB15 Verloopkabel

Technische specificatiesSpecificatieDetailsScherm3.5 inch TFT-kleurenschermResolutie320 x 480 pixelsVoeding9–18V via de diagnosepoort of rechtstreeks via accuWerktemperatuur-20°C tot 60°COpslagOndersteuning voor SD-kaart
