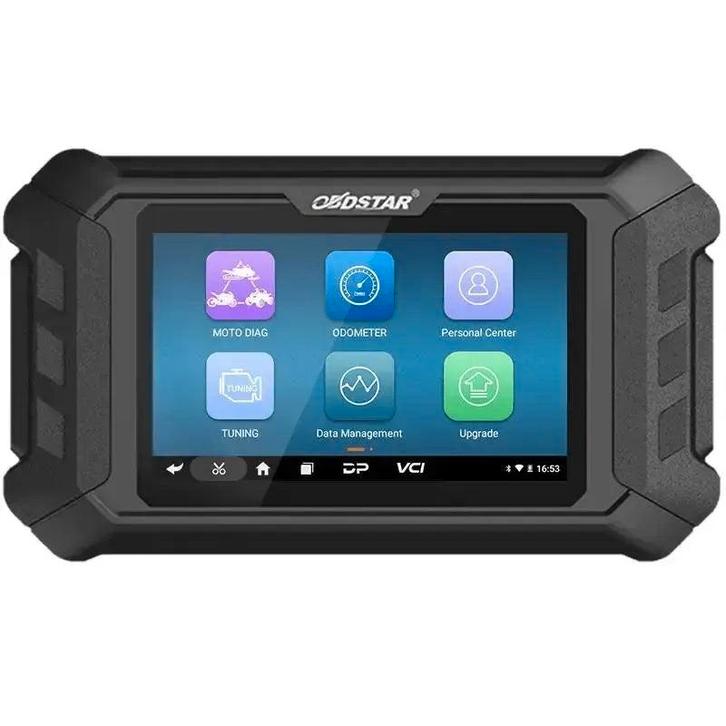

De OBDSTAR MS50 STD is een uitleesapparaat specifiek ontwikkeld voor de diagnose van motorfietsen, snorfietsen en scooters. Het apparaat is gebaseerd op een Android 5.1.1 besturingssysteem met een 5.0 inch touchscreen en een RK3128 quad-core processor. De MS50 STD ondersteunt uitgebreide diagnosefuncties voor diverse systemen, het uitvoeren van service- en onderhoudstaken en ECU-tuning. Bij de aanschaf is een licentie voor 1 jaar software-updates inbegrepen.

Naast de standaard diagnosefunctionaliteiten biedt de OBDSTAR MS50 STD geavanceerde mogelijkheden zoals kilometertellerkalibratie en sleutelprogrammering. Het systeem is ontworpen met een overzichtelijke interface die technici stapsgewijs door de procedures leidt. De functionaliteit kan verder worden uitgebreid met diverse optionele hardwaremodules en kabels voor specifieke voertuigmerken en -modellen.

Diagnosefuncties:

Het apparaat ondersteunt diagnose van alle aanwezige elektronische systemen in de motorfiets, zoals het motormanagement, ABS, en instrumentenpaneel.

• Foutcodes lezen en wissen: Leest en verwijdert diagnostische foutcodes (DTC's) uit alle beschikbare regeleenheden.
• ECU-informatie opvragen: Toont gedetailleerde informatie van de regeleenheid, inclusief onderdeel- en softwarenummers.
• Live data: Geeft real-time data weer van sensoren en componenten, met weergavemogelijkheden in tekst, grafiek en meterformaat.
• Actuatortest: Stelt de gebruiker in staat om specifieke componenten, zoals injectoren of ventilatoren, aan te sturen om de werking te verifiëren.

Sleutel- en EEPROM-functies:

De OBDSTAR MS50 STD ondersteunt sleutel- en EEPROM-functies voor diverse motorfietsmerken. De beschikbaarheid van functies kan verschillen per merk en model.

Sleutelfuncties:

• Sleutelprogrammering: Programmeren van nieuwe of vervangende sleutels en transponders voor het startsysteem.
• Immobilizer-functies: Beheer van de startonderbreker, inclusief het resetten en configureren van immobilizer-instellingen.

Service- en onderhoudsfuncties:

Ondersteunt diverse service- en onderhoudsfuncties voor het uitvoeren van specialistische taken. De beschikbaarheid van specifieke functies kan verschillen per merk, model en bouwjaar van de motorfiets of snorfiets.

Algemeen onderhoud en resets:

• Onderhoudsinterval resetten: Stelt de servicelamp en onderhoudsindicator terug na het uitvoeren van een servicebeurt.
• Regelapparaat resetten: Herstelt de fabrieksinstellingen van het regelapparaat (ECU) en wist de geheugenwaarden.

Motor en aandrijflijn:

• Gasklephuis inleren: Kalibreert de gaskleppositiesensor na vervanging of reiniging, voor een correcte motorrespons.
• Stationair toerental aanpassen: Stelt het stationaire toerental van de motor in volgens de specificaties van de fabrikant.
• Lucht-brandstofverhouding resetten (A/F): Herstelt de zelflerende waarden van de lucht-brandstofverhouding naar de standaardinstellingen.
• Transmissiegeheugen resetten: Wist de adaptieve waarden van de automatische transmissie.

Remmen:

• ABS-systeem ontluchten: Voert een geautomatiseerde ontluchtingsprocedure uit voor het ABS-remsysteem, noodzakelijk na reparaties aan het systeem.

Speciale functies:

• EOL-modus (End Of Line) activeren: Activeert een speciale modus die vaak wordt gebruikt voor tests en configuraties aan het einde van de productielijn of tijdens specifieke serviceprocedures.

Speciale functies en mogelijkheden:

De OBDSTAR MS50 STD biedt geavanceerde functies voor gespecialiseerde werkzaamheden.

Coderingen en programmering:

• Kilometertellerkalibratie: Corrigeren van de weergegeven kilometerstand op het instrumentenpaneel.

Optionele uitbreidingsmodules:

De functionaliteit van de OBDSTAR MS50 STD kan worden uitgebreid met diverse optionele hardwaremodules. Deze uitbreidingen zijn specifiek ontworpen door de fabrikant en zijn afhankelijk van het voertuigmerk en -model.

Hardwaremodules en accessoires:

• M002A: Aardingskabel.
• M006: Diagnosekabel voor specifieke Kawasaki-modellen.
• M008: Diagnosekabel voor specifieke Kawasaki-modellen.
• M009: Diagnosekabel voor specifieke Kawasaki-modellen.
• M013: Diagnosekabel voor specifieke Lifan- en Suzuki-modellen.
• M014: Diagnosekabel voor specifieke Suzuki-modellen.
• M020: Diagnosekabel voor specifieke Aeon- en Benelli-modellen.
• M022A: Diagnosekabel voor specifieke Benelli-modellen.
• M023: Diagnosekabel voor specifieke Suzuki-modellen.
• M024: Diagnosekabel voor specifieke SYM-modellen.
• M025: Algemene OBD-diagnosekabel.
• M028: Diagnosekabel voor specifieke PGO-modellen.
• M029: Diagnosekabel voor specifieke Yamaha-modellen.
• M030: Diagnosekabel voor specifieke Hartford-modellen.
• M045: Diagnosekabel voor specifieke Shineray-modellen.
• M046: Diagnosekabel voor het ABS-systeem van Benelli.
• M047: Diagnosekabel voor specifieke Vespa-modellen.
• M048: Diagnosekabel voor specifieke Aprilia-modellen.
• M052: Diagnosekabel voor specifieke Royal Enfield-modellen.
• M055: Diagnosekabel voor specifieke Honda-modellen.
• M056: Diagnosekabel voor specifieke Kymco-modellen.
• M061: Diagnosekabel voor specifieke Yamaha-modellen.
• N001 Converter: Converter voor Rojo EFI en AVIC EFI-systemen.
• N052: Diagnosekabel voor specifieke Royal Enfield-modellen.

Ondersteunde voertuigmerken:

De OBDSTAR MS50 STD biedt ondersteuning voor een breed scala aan motoren, snorfietsen, scooters, quads en ATV's. Het apparaat is compatibel met diverse merken uit Europa, Azië, Amerika en China.

• Europees: Aprilia, Benelli, BMW, Cagiva, Ducati, Generic, HM, Husqvarna, KTM, MV Agusta, Peugeot, Piaggio, Royal Alloy, Triumph, Vespa
• Aziatisch: Aeon, Bajaj, Benelli (DSK), Hartford, Hero, Honda, Hyosung, Kawasaki, Kymco, PGO, Royal Enfield, Suzuki, SYM, TVS, Yamaha
• Amerikaans: Acellera, Buell, Harley-Davidson, Victory Colombia
• Chinees: CFMoto, China ABS, China Engine, Haojue, Linhai, QJBenelli, Shineray, WYHonda, XDZHonda, Zontes

Verpakkingsinhoud:

• 1x OBDSTAR MS50 STD uitleesapparaat
• 1x 12V2A Oplader
• 1x M001A Hoofdkabel
• 1x M002 Voedingskabel
• 1x M003A Multifunctionele jumperkabel
• 1x M004 Adapter voor Aprilia, Ducati, Honda, KTM, Piaggio, Vespa, Yamaha
• 1x N004 Adapter voor Aprilia, Ducati, Honda, KTM, Piaggio, Vespa, Yamaha
• 1x M005 Adapter voor Kawasaki
• 1x M012A Adapter voor Suzuki
• 1x N012A Adapter voor Suzuki
• 1x M015A Adapter voor Honda
• 1x N015A Adapter voor Honda
• 1x M018A Adapter voor Yamaha
• 1x M019 Adapter voor KTM
• 1x M021A Adapter voor Aeon, Benelli, CGL, CF Moto, Dayun, Jialing, Jinan Qingqi, Lifan, Loncin, QJ, Qjiang, QJMOTOR, Yingang, Zongshen
• 1x M026 Adapter voor SYM
• 1x N026 Adapter voor SYM
• 1x M027 Adapter voor Kymco, Kawasaki
• 1x N027 Adapter voor Kymco, Kawasaki
• 1x M028 Adapter voor PGO
• 1x M030 Adapter voor Hartford
• 1x M041 OBD–16 adapter
• 1x N041 OBD-adapter

Licentie-informatie:

• Inclusief 1 jaar updates: Bij aanschaf is een update-licentie voor 12 maanden inbegrepen.

Na afloop van de licentieperiode blijven de basisfuncties van het apparaat beschikbaar. Toegang tot nieuwe software-updates en online functies vereist een nieuwe licentie.

Technische specificaties:SpecificatieOmschrijvingProductmerkOBDSTARProductmodelMS50 STDBesturingssysteemAndroid 5.1.1Schermgrootte5.0 inchSchermresolutie800*480ProcessorRK3128 quad-core ARM cortex A7ConnectiviteitWi-FiAccu2600mA, oplaadbare polymeer lithium batterij
