Ford 7-pins OBD1 naar 16-pins OBD2 Verloopkabel – Personenau

De Ford 7-pins naar 16-pins OBD2 verloopkabel is een diagnoseadapter die speciaal is ontworpen voor het uitlezen van oudere Ford-personenauto's. Veel Ford-modellen, voornamelijk geproduceerd tussen eind jaren ’80 en 1995, maken gebruik van het EEC-IV (Electronic Engine Control IV) diagnosesysteem. Dit systeem heeft geen gestandaardiseerde poort, maar twee losse connectoren: een zwarte 6-pins en een grijze 1-pins connector, die samen het 7-pins diagnosesysteem vormen.

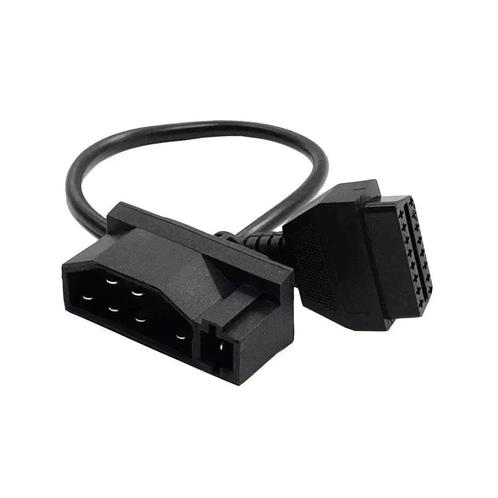

Deze adapterkabel combineert deze twee separate Ford-specifieke connectoren tot één enkele 16-pins female OBD2-connector. Dit maakt het mogelijk om bepaalde OBD2-scantools, die compatibel zijn met het oudere Ford OBD1-protocol, aan te sluiten voor een eenvoudigere foutdiagnose. Het is een essentieel hulpmiddel voor het uitlezen van voertuigen uit dit tijdperk, zonder te hoeven vertrouwen op handmatige methodes.

Toepassing en functionaliteit:

De primaire functie van deze verloopkabel is het tot stand brengen van een verbinding tussen een compatibele 16-pins scanner en de EEC-IV diagnosepoorten van een oudere Ford. Het stelt de gebruiker in staat om de "Key On, Engine Off" (KOEO) en "Key On, Engine Running" (KOER) zelf-diagnostische tests uit te voeren.

Hiermee kunnen foutcodes, die als tweecijferige of driecijferige nummers worden weergegeven, uit de boordcomputer worden gehaald. De kabel functioneert als een passieve doorverbinding; de functionaliteit is volledig afhankelijk van de gebruikte scantool en diens vermogen om het Ford-specifieke protocol te interpreteren.

Compatibel met onderstaande voertuigmerken en -modellen:

Deze adapter is bedoeld voor Ford-modellen (en gerelateerde merken zoals Lincoln en Mercury) die zijn uitgerust met het EEC-IV diagnosesysteem. Dit betreft voornamelijk Noord-Amerikaanse en sommige Europese modellen van circa 1989 tot 1995. Voorbeelden van compatibele modellen zijn:

• Ford Escort / Orion
• Ford F-150 / Bronco
• Ford Mustang (Fox-body en vroege SN95)
• Ford Ranger
• Ford Taurus
• Ford Thunderbird
• Ford Probe

Het is cruciaal om de aanwezigheid van de twee specifieke (6-pins en 1-pins) connectoren in het voertuig te verifiëren.

Verpakkingsinhoud:

• 1x Ford 7-pins (6+1) naar 16-pins OBD2 verloopkabel

Technische specificaties:SpecificatieBeschrijvingConnector AFord 6-pins male connector + Ford 1-pins male connectorConnector BStandaard 16-pins OBD2 (J1962) female connectorType kabelPassieve verloopkabelKabellengteCirca 20 tot 40 cmPinoutVerbindt de pinnen voor de Self-Test Input (STI), Self-Test Output (STO) en massa met de correcte posities op de 16-pins connector
