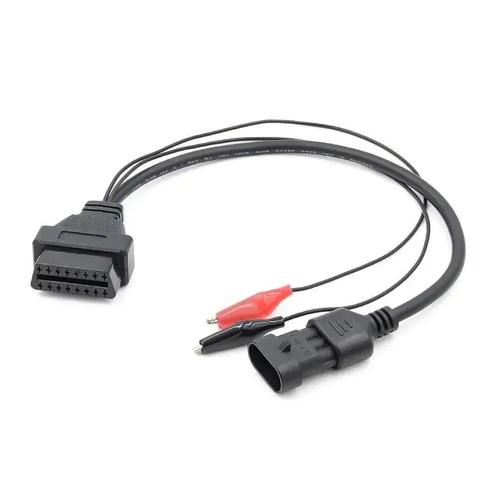

Alfa Romeo/Fiat/Lancia 3-pins naar 16-pins OBD2 Verloopkabel

De 3-pins naar 16-pins verloopkabel voor Alfa Romeo, Fiat en Lancia is een gespecialiseerde diagnoseadapter, ontworpen om een verbinding te leggen tussen moderne uitleesapparatuur en oudere voertuigen van de Fiat-groep. Veel modellen van deze Italiaanse merken die vóór circa 1999 zijn geproduceerd, maken gebruik van diverse, losse 3-pins diagnoseconnectoren voor verschillende systemen (zoals motor, ABS en airbag), in plaats van één centrale 16-pins OBD2-poort.

Deze verloopkabel functioneert als een essentiële brug, maar vereist een specifieke werkwijze. De adapter zelf verbindt de datalijn van de 3-pins poort met een 16-pins scantool. Omdat de 3-pins poort geen voeding levert, is de kabel voorzien van twee extra krokodillenklemmen die aangesloten moeten worden op de accu van het voertuig (rood op de pluspool, zwart op de minpool). Dit voorziet de scantool van de benodigde voeding om te kunnen functioneren en communiceren met de boordcomputer.

Toepassing en functionaliteit:

De primaire toepassing van deze kabel is het mogelijk maken van diagnostiek op afzonderlijke regeleenheden (ECU's) in oudere Italiaanse auto's. Door de adapter aan te sluiten op de specifieke 3-pins poort van het te analyseren systeem (bijvoorbeeld de motor-ECU) en de scantool van stroom te voorzien via de accu, kan de gebruiker foutcodes uitlezen en wissen.

Voor een volledige voertuigdiagnose kan het nodig zijn om de adapter achtereenvolgens op verschillende 3-pins poorten in de auto aan te sluiten. De kabel wordt vaak gebruikt in combinatie met software zoals MultiECUScan (MES) of AlfaOBD.

Compatibel met onderstaande voertuigmerken en -modellen:

Deze verloopkabel is compatibel met een breed scala aan oudere modellen van Alfa Romeo, Fiat en Lancia die zijn uitgerust met een 3-pins diagnosesysteem. Voorbeelden zijn:

• Alfa Romeo: 145, 146, 155, GTV (916), Spider (916)
• Fiat: Punto (176), Tipo, Tempra, Cinquecento, Seicento, Coupe, Barchetta, Bravo, Brava
• Lancia: Delta, Dedra, Ypsilon (Y)

Het is cruciaal om de fysieke aansluiting in het voertuig te controleren, aangezien de locatie en het aantal 3-pins poorten per model kan verschillen.

Verpakkingsinhoud:

• 1x Alfa Romeo / Fiat / Lancia 3-pins naar 16-pins OBD2 verloopkabel met geïntegreerde accuklemmen

Technische specificaties:SpecificatieBeschrijvingConnector A3-pins male connector (voor voertuig-ECU)Connector BStandaard 16-pins OBD2 (J1962) female connector (voor scantool)Extra connectorenRode en zwarte krokodillenklem voor 12V-voeding vanaf de accuType kabelPassieve verloopkabel met externe voedingsingangKabellengteCirca 30 tot 50 cmPinoutVerbindt de K-lijn (datalijn) met de scanner en leidt externe 12V-voeding naar de voedingspinnen van de scanner
