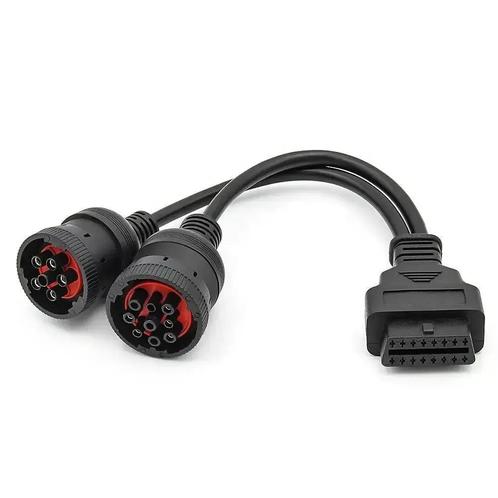

De universele 6-pins J1708 en 9-pins J1939 Y-verloopkabel is een zeer efficiënte 2-in-1 diagnoseadapter, ontworpen voor de Noord-Amerikaanse en internationale markt voor zware bedrijfs- en werkvoertuigen. Deze enkele kabel combineert de twee meest voorkomende standaarden voor truckdiagnostiek: de oudere, 6-pins J1708-connector en de moderne 9-pins J1939 CAN-bus-connector. Beide worden samengebracht in één universele 16-pins OBD2-stijl female poort.

Deze adapter is een onmisbaar stuk gereedschap voor elke monteur, werkplaats of wagenparkbeheerder die met een gemengde vloot van zowel oudere als nieuwe vrachtwagens werkt. Het elimineert de noodzaak om constant te wisselen tussen verschillende verloopkabels, wat het diagnoseproces aanzienlijk versnelt en vereenvoudigt. De robuuste constructie is ontworpen voor langdurig gebruik in veeleisende omstandigheden.

Toepassing en functionaliteit:

De primaire functie van deze Y-kabel is het bieden van een universele aansluiting voor een multimerk-truckscanner op vrijwel elke zware vrachtwagen of bus. De technicus selecteert de juiste connector (6-pins of 9-pins) die in het voertuig aanwezig is en sluit deze aan. Vervolgens wordt de diagnose-interface aangesloten op de 16-pins poort.

• 6-pins J1708 connector: Biedt toegang tot de oudere J1708/J1587-protocollen, die worden gebruikt voor de diagnose van motor en transmissie op voertuigen van vóór circa 2005.
• 9-pins J1939 connector: Biedt toegang tot moderne CAN-bus-netwerken (J1939), voor een volledige systeemdiagnose op hedendaagse voertuigen.

De kabel zelf is een passieve doorverbinding; de aangesloten scanner moet de betreffende protocollen ondersteunen.

Compatibel met onderstaande voertuigmerken en -modellen:

Deze adapter is universeel compatibel met nagenoeg alle zware voertuigen (klasse 4-8) die gebruikmaken van de ronde 6-pins of 9-pins Deutsch-connectoren. Dit omvat, maar is niet beperkt tot:

• Vrachtwagens: Freightliner, Kenworth, Peterbilt, Mack, Volvo Trucks, International, Western Star, Cummins, Detroit Diesel, Caterpillar, Paccar
• Bussen en touringcars
• Landbouw- en bouwvoertuigen

Verpakkingsinhoud:

• 1x Universele 6-pins J1708 + 9-pins J1939 naar 16-pins OBD2 Y-verloopkabel

Technische specificaties:specificatiebeschrijvingconnector A6-pins J1708 "Deutsch" (rond) male connectorconnector B9-pins J1939 "Deutsch" (rond) male connectorconnector Cstandaard 16-pins J1962 (OBD2-stijl) female connectortype kabelrobuuste Y-kabel voor zwaar gebruikspanningsondersteuninggeschikt voor zowel 12V als 24V boordnetwerkenprotocolondersteuningfysieke doorverbinding voor SAE J1708/J1587 en SAE J1939kabellengtecirca 30 cm (afhankelijk van fabrikant)
