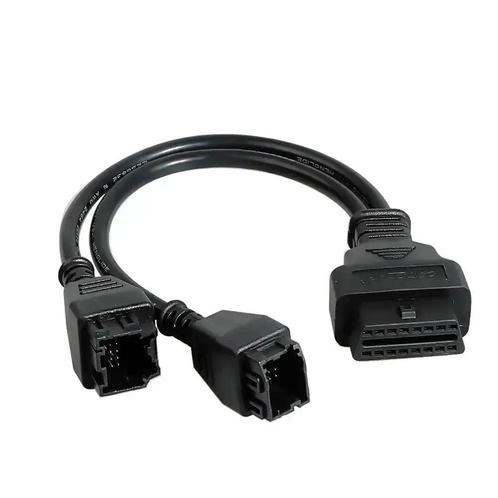

FCA Secure Gateway 12+8-pins naar 16-pins OBD2 Verloopkabel

De FCA 12+8-pins “Secure Gateway Bypass” verloopkabel is een essentiële diagnoseadapter voor het werken aan nagenoeg alle moderne voertuigen van Fiat Chrysler Automobiles (FCA), tegenwoordig onderdeel van Stellantis. Vanaf circa 2018 zijn veel FCA-modellen voorzien van een Secure Gateway Module (SGW): een digitale firewall die via de standaard OBD2-poort alleen beperkte uitleesfunctionaliteit toestaat.

Deze adapter is speciaal ontworpen om deze SGW-beperking te omzeilen. In plaats van via de OBD2-poort wordt de adapter aangesloten op de 12-pins en 8-pins connectoren van de SGW-module zelf. Zo wordt volledige bidirectionele toegang tot alle voertuigsensoren, actuatoren en regeleenheden mogelijk, zoals vereist voor professioneel onderhoud en programmering.

Toepassing en functionaliteit:

De primaire functie van deze kabel is het omzeilen van de Secure Gateway Module (SGW), zodat geavanceerde diagnosetoepassingen weer mogelijk zijn. Eenmaal aangesloten op de SGW-module (meestal achter het dashboard, handschoenenkastje of infotainmentsysteem), kunnen de volgende functies met een 16-pins OBD2-scanner worden uitgevoerd:

• Wissen van foutcodes (DTC’s): Resetten van storingsmeldingen van alle systemen
• Actuatortests: Aan- en uitsturen van componenten zoals injectoren en relais
• Coderingen & aanpassingen: Herprogrammeren van sleutels, proxy-alignments, voertuiginstellingen
• Service resets: Onderhoudsintervallen en oliewissels resetten

Compatibel met onderstaande voertuigmerken en -modellen:

Deze verloopkabel is compatibel met nagenoeg alle FCA-voertuigen vanaf modeljaar 2018 die zijn uitgerust met een Secure Gateway Module. Compatibele modellen zijn onder andere:

• Alfa Romeo: Giulia, Stelvio
• Fiat: 500L, 500X, Doblo, Tipo
• Jeep: Renegade, Compass, Cherokee, Grand Cherokee, Wrangler (JL), Gladiator
• Dodge: Challenger, Charger, Durango, RAM (vanaf 2018)
• Chrysler: Pacifica, 300

Let op: controleer de aanwezigheid en locatie van de SGW-module vóór installatie.

Verpakkingsinhoud:

• 1x FCA Secure Gateway 12+8-pins Bypass verloopkabel

Technische specificaties:SpecificatieBeschrijvingConnector AFCA 12-pins male connector + FCA 8-pins male connector (directe SGW-aansluiting)Connector BStandaard 16-pins OBD2 (J1962) female connectorType kabelPassieve bypasskabel (Y-splitter met directe verbinding)KabellengteCirca 30 tot 60 cm (afhankelijk van fabrikant)FunctieReroute CAN-bus en andere communicatielijnen direct naar de OBD2-connector, buiten de SGW om
