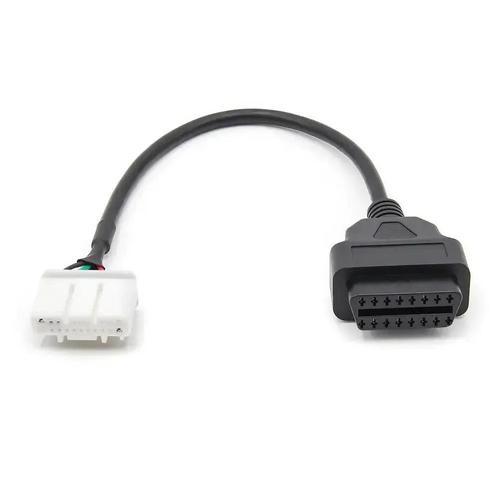

De Tesla 20-pins naar 16-pins verloopkabel is een gespecialiseerde diagnoseadapter die is ontworpen voor het uitlezen van voertuigdata bij vroege Tesla Model 3 voertuigen en bepaalde bouwjaren van de Model S en Model X. Deze modellen zijn voorzien van een Tesla-specifieke 20-pins connector in plaats van een standaard OBD2-poort.

Deze verloopkabel fungeert als een pass-through CAN-bus bridge, waarmee een OBD2-scanner of dongel (zoals de OBDLink MX+) toegang krijgt tot datastromen van systemen zoals batterij, aandrijflijn, HVAC en chassis. In combinatie met software zoals Scan My Tesla biedt dit uitgebreide real-time analysefuncties, veel verdergaand dan standaard OBD2-diagnostiek.

Toepassing en functionaliteit:

Met deze adapter kunnen gebruikers live data en parameters uitlezen van essentiële subsystemen. Mogelijkheden zijn onder andere:

• Batterijmanagement: Celspanningen, temperatuur, laadstatus, State of Health (SoH)
• Aandrijflijn: Realtime vermogen, toerental en motorprestaties
• HVAC & chassis: Monitoring van koelsystemen, verbruik en sturing

De kabel is ontworpen voor passieve signaaldoorgifte; alle functionaliteit hangt af van de scanner en software.

Compatibel met onderstaande voertuigmerken en -modellen:

Deze adapter is uitsluitend compatibel met Tesla-voertuigen die gebruikmaken van de 20-pins diagnoseconnector. Compatibele modellen zijn onder andere:

• Tesla Model 3: geproduceerd vóór januari 2019
• Tesla Model S: geproduceerd na september 2015
• Tesla Model X: geproduceerd na september 2015

Let op: voor Model 3’s vanaf januari 2019 is een 26-pins adapter vereist. Locatie van de poort kan verschillen per model.

Verpakkingsinhoud:

• 1x Tesla 20-pins naar 16-pins OBD2 verloopkabel

Technische specificaties:SpecificatieBeschrijvingConnector ATesla 20-pins voertuig-specifieke male connectorConnector BStandaard 16-pins OBD2 (J1962) female connectorType kabelPassieve verloopkabel (CAN-bus bridge)KabellengteCirca 20 tot 30 cm (afhankelijk van fabrikant)PinoutVerbindt relevante CAN-bus lijnen (pin 6 & 14) van Tesla-connector naar OBD2-interface
