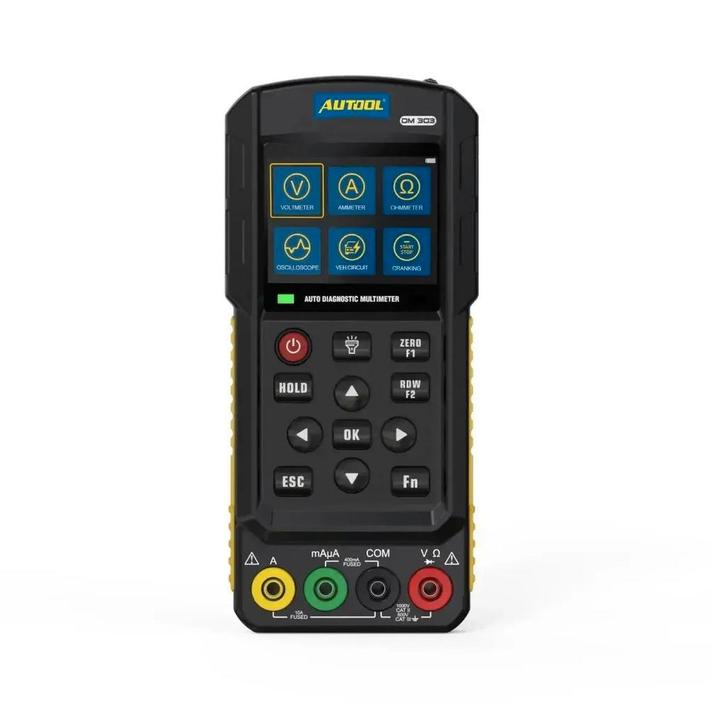

De Autool DM303 is een diagnostische multimeter die is ontworpen voor metingen aan elektronische systemen in voertuigen. Het apparaat combineert de functies van een multimeter, een oscilloscoop en een signaalgenerator in één behuizing. Alle meetwaarden en golfvormen worden weergegeven op een 2.8 inch kleurenscherm. De bediening vindt plaats via een fysiek toetsenbord met duidelijke functietoetsen.

Naast standaardmetingen zoals spanning, stroom en weerstand, beschikt dit instrument over gespecialiseerde automotive testfuncties. De ingebouwde oscilloscoop heeft een bandbreedte van 500 kHz voor het analyseren van sensorsignalen. De signaalgenerator kan sinus- en blokgolven produceren om ECU-signalen te simuleren. Specifieke testmodi voor injectoren, relais, het ontstekingssysteem, het startcircuit en K/CAN-bus data-analyse maken gerichte diagnose mogelijk.

Toepassing en functionaliteit:

Dit instrument is ontwikkeld voor het uitvoeren van diverse metingen en tests aan elektronische systemen in voertuigen. De functies zijn gericht op het diagnosticeren en analyseren van signalen en componenten.

• Multimeterfuncties: Voor het meten van DC/AC spanning, stroom en weerstand in elektrische circuits.
• Oscilloscoop: Visualiseert elektronische signalen, zoals die van nokkenas-, krukas- en wielsnelheidssensoren, met een bandbreedte van 500 kHz.
• Signaalgenerator: Genereert analoge signalen, waaronder sinus- en blokgolven, voor het simuleren van sensorsignalen en het testen van ECU-reacties.
• Voertuigcircuit test: Uitgebreide analyse van de elektrische circuits binnen het voertuig.
• Starttest (cranking test): Meet en analyseert de spanningsval en prestaties van het startcircuit tijdens het starten van de motor.
• Injector test: Controleert de werking van brandstofinjectoren door het simuleren van aandrijfsignalen.
• Relais test: Test de functionaliteit en schakelprestaties van relais in het voertuig.
• Ontstekingspuls test: Meet en analyseert de signalen van het ontstekingssysteem.
• K/CAN lijn data: Leest en geeft data weer van K-line en CAN-bus netwerken voor communicatiediagnose.

Meetbereiken en functies:

De DM303 beschikt over de volgende meetbereiken voor een breed scala aan toepassingen:

• DC spanning: 0 - 1000V
• AC spanning: 0 - 700V
• Stroom: 0 - 20A en 0 - 200mA
• Weerstand: 0 - 1M
• Frequentie: 1Hz - 1MHz
• Injector aandrijfsignaal: 500 - 6000 RPM
• Circuit aandrijfstroom: 0 - 5A

Verpakkingsinhoud:

• 1x Autool DM303 multimeter
• 1x Multifunctionele detectielijn (C01)
• 1x Voertuigcircuit detectielijn (C02)
• 1x Ontstekingssignaal detectielijn
• 1x Accuklemkabel
• 1x Set jumpers (geel)
• 1x Set jumpers (groen)
• 1x Set jumpers (zwart)
• 1x Testprobe
• 1x Opbergkoffer
• 1x Handleiding

Technische specificaties: SpecificatieOmschrijving ProductmerkAutool ProductmodelDM303 ProducttypeDiagnostische multimeter Display2.8 inch kleurenscherm Oscilloscoop bandbreedte500 kHz Ingangsimpedantie2M (onder 160V), 10M (boven 160V) DC spanningsbereik0 - 1000V AC spanningsbereik0 - 700V Stroombereik0 - 20A / 0 - 200mA Weerstandsbereik0 - 1M Frequentiebereik1Hz - 1MHz AansluitingenStandaard meetpennen, data-interface (SD-kaartslot) Werktemperatuur0°C tot 40°C Afmetingen190 x 85 x 33 mm Speciale functiesSignaalgenerator (sinus/blokgolf), K/CAN-bus analyse, injector test, relais test, starttest
