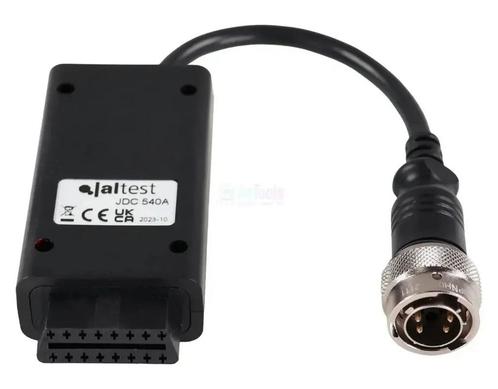

De Jaltest JDC540A is een specialistische verloopkabel voor de diagnose van elektronische en hydraulische besturingssystemen van Bosch Rexroth. Deze kabel is onmisbaar voor werkplaatsen die service verlenen aan complexe werkvoertuigen. Hij is niet gebonden aan één voertuigmerk, maar richt zich op het besturingssysteem zelf: de Bosch Rexroth controller voor aandrijving en hydrauliek. De JDC540A verbindt de ronde 8-pins RS232-diagnosepoort van de controller met de 16-pins OBD2-aansluiting van je Jaltest-systeem.

Zonder directe toegang tot de controller zijn het oplossen van hydraulische problemen, het uitvoeren van kalibraties na reparaties en het nauwkeurig afstellen van machinefuncties vrijwel onmogelijk. De JDC540A is ontworpen voor veeleisende omstandigheden en biedt een betrouwbare, storingsvrije verbinding bij diagnose en afstelling.

Toepassing en functionaliteit:

• Directe systeemdiagnose: volledige toegang tot Bosch Rexroth-controllers voor hydrauliek, aandrijving en aanverwante systemen.
• Foutcodes lezen en wissen: uitlezen en verwijderen van Rexroth-specifieke foutcodes.
• Live gegevens bekijken: weergave van hydraulische drukken, pomp- en motortoerentallen, ventielstanden, joystickposities en olietemperaturen.
• Kalibraties en aanpassingen: uitvoeren van cruciale kalibraties aan pompen, ventielen, joysticks en aandrijfcomponenten.
• Componenten testen: aansturen en testen van afzonderlijke hydraulische ventielen (solenoïden) voor functionele controle.

Geschikte voertuigen en toepassingen:

Te gebruiken op elk werkvoertuig dat is uitgerust met een Bosch Rexroth besturingssysteem.

• Primaire toepassing: Diagnose van machines met Bosch Rexroth hydraulische en/of aandrijfsystemen
• Industrieën en machine-soorten:
  • Landbouwvoertuigen – tractoren, maaidorsers, hakselaars van diverse merken
  • Bouw- en grondverzetmachines – veel gebruikt in o.a.:
  • Graafmachines en mobiele kranen (bijv. Liebherr)
  • Wegenbouwmachines zoals asfaltfrezen (bijv. Wirtgen Group)
  • Betonpompen
• Gemeentevoertuigen – specialistische machines zoals veegwagens
• Connector-eis: de Bosch Rexroth controller moet zijn uitgerust met een ronde 8-pins RS232-diagnosepoort.

Verpakkingsinhoud:

• 1x Jaltest (JDC540A) | Bosch Rexroth 8-pins R232 - 16-pins OBD2 Verloopkabel

Technische specificaties:SpecificatieOmschrijvingArtikelnummerJDC540AMerkJaltestConnector A (voertuigkant)8-pins RS232 connector (Bosch Rexroth)Connector B (adapterkant)16-pins OBD2 (J1962) connector (vrouwelijk)ToepassingDiagnose van Bosch Rexroth hydraulische en aandrijfsystemenGeschikt systeemBosch Rexroth
