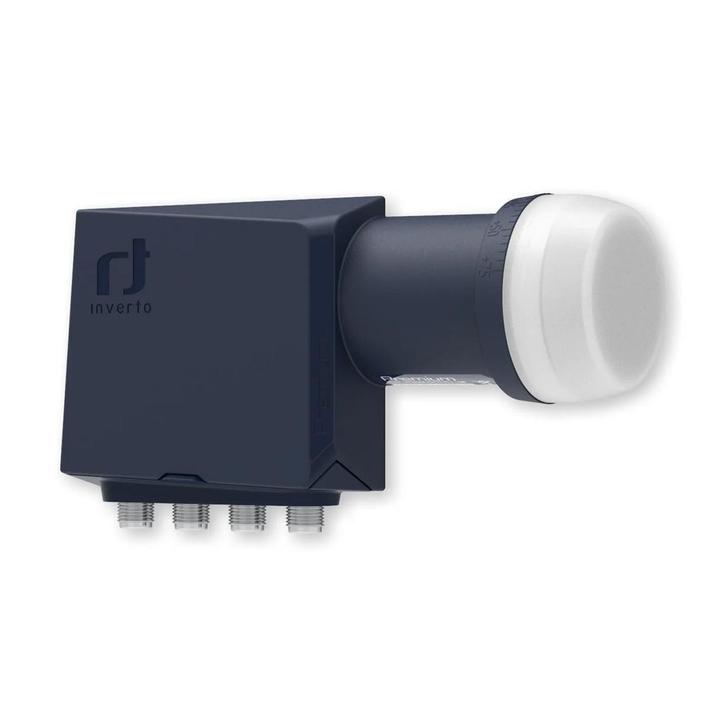

Inverto QUAD universal Premium PLL LNB IDLP-QDL413-PREMU-OPN

Universal QUAD LNB voorzien van laag ruisgetal. Diameter hals 40mm. Ontvang 1 satellietpositie op 4 aangesloten tuners.

Inverto QUAD 40mm PLL LNB

IDLP-QDL413-PREMU-OPN



Deze LNB is ontworpen voor de wereldwijde DTH-markt (Direct to Home) en biedt een concurrerende oplossing met bescherming tegen 4G/LTE-interferentie. Dankzij de nieuwste chipsettechnologie levert deze LNB uitstekende ontvangst van satelliet-tv en -radio. Het ondersteunt zowel HD als UHD en kan het signaal naar vier tuners distribueren.



De LNB is zeer energie-efficiënt, heeft een lage ruisfactor en is optimaal beschermd tegen interferentie van 4G/LTE-netwerken, wat zorgt voor betrouwbare prestaties in elk scenario.



Belangrijkste Kenmerken:

• Lage fase-ruis, DVB-S2 (HD en UHD) compatibel
• Zeer lage ruisfactor
• Laag energieverbruik
• Hoge isolatie van kruispolarisatie
• Hoge frequentie-stabiliteit



PLL Techniek:

PLL (phase lock loop) techniek die ervoor zorgt dat de oscillator zo stabiel mogelijk op een frequentie blijft zodat er perfecte ontvangst is.



Aantal uitgangen : 4 Satellieten : 1 Feedhals : 40mm Ruisgetal : 0.2 dB Aansluiting : F-connector Kleur : Zwart/Wit



Technische Specificaties:

• Ingangsfrequentiebereik lage band: 10,7 GHz ~ 11,7 GHz
• Uitgangsfrequentiebereik lage band: 950 MHz ~ 1950 MHz
• LO-frequentie lage band: 9,75 GHz
• Ingangsfrequentiebereik hoge band: 11,7 GHz ~ 12,75 GHz
• Uitgangsfrequentiebereik hoge band: 1100 MHz ~ 2150 MHz
• LO-frequentie hoge band: 10,6 GHz
• Ruisfactor: 0,2 dB typisch (max. 0,7 dB)
• Temperatuurafwijking LO: ±2,0 MHz max.
• LO initiële nauwkeurigheid: ±500 kHz max.
• Fase-ruis LO bij 1 kHz: -70 dBc/Hz
• Fase-ruis LO bij 10 kHz: -80 dBc/Hz
• Fase-ruis LO bij 100 kHz: -90 dBc/Hz
• Fase-ruis LO bij 1 MHz: -100 dBc/Hz
• Conversieversterking: 57 dB ~ 67 dB
• Versterkingsrimpel (over 26 MHz bandbreedte): 1 dB max. (piek-tot-piek)
• Versterkingsvariatie (over volledige band): 4 dB max. (piek-tot-piek)
• Beeldonderdrukking: 40 dB min.
• Derde orde intermodulatie - ICP3: +10 dBm min.
• 1 dB compressiepunt (bij uitgang): 0 dBm min.
• Kruispolarisatie-isolatie: 22 dB min.
• Besturingssignaal Ca (V): 10,0 V ~ 14,0 V
• Besturingssignaal Cb (H): 16,0 V ~ 20,0 V
• Besturingssignaal Cc (bandwisseling): 22 kHz ± 4 kHz
• Uitgang VSWR: 2,0 : 1 max.
• Spurious-niveau binnen band: -65 dBm max.
• Bedrijfstemperatuur: -30 °C ~ +60 °C
• Uitgangsimpedantie: 75 (F-type)
• Uitgangsconnector type: F-Type (vrouwelijk)
• Stroomverbruik: 200 mA max. (10 VDC ~ 20 VDC)
• Gewicht: 177 g
