Pioneer - A0012 (A 27) Classe A Amplificateur intégré à

À vendre, un amplificateur stereo Pioneer A 0012 japonais de 100 volts, modèle connu en Europe sous le nom de 27.
L'appareil est en parfait état de marche, aucune réparation nécessaire.
L'appareil haut de gamme de Pioneer
Jusqu'à 2x30 watts, fonctionne en classe A puis en classe B jusqu'à 120 watts.
L'appareil est une combinaison du préamplificateur Pioneer C 21 et de l'amplificateur de puissance M25.
Grand appareil double mono de 25 kg
Un amplificateur en pré-ampli développé avec de nouveaux éléments et de nouveaux circuits pour réaliser le concept de « plage de puissance Magniwide » de reproduction en pleine puissance à faible taux de distorsion sur une bande ultra-large.

Le A-0012 /A27 utilise un transistor de groupe RET avec des caractéristiques de commutation à haute fréquence supérieures. Ce dispositif est fabriqué en combinant des centaines de petits transistors aux caractéristiques de haute fréquence exceptionnelles en parallèle. Il possède une résistance à la décharge élevée et peut produire une sortie élevée à haute fréquence avec une faible distorsion.
De plus, une configuration d'amplificateur en courant continu a été adoptée pour améliorer les caractéristiques en basses fréquences, étendant la plage de fréquences aux fréquences ultra-basses et améliorant les caractéristiques de phase dans la plage de fréquences moyenne-basse.

L'alimentation électrique se compose d'un grand transformateur indépendant gauche et droit mettant l'accent sur les caractéristiques dynamiques, ainsi que d'un condensateur de 18 000 F x4.
De plus, la section d'alimentation par laquelle un courant important circule et les bornes du haut-parleur sont connectées avec une ligne très épaisse 14, dont la résistance est égale à 1/4 de celle de la ligne épaisse conventionnelle. En outre, du cuivre pur est utilisé pour la ligne de terre du condensateur d'alimentation, et en même temps, la feuille de cuivre sur le circuit imprimé de chaque circuit est doublée pour atteindre une épaisseur de 70 , ce qui aboutit à une conception à basse impédance approfondie.

Il utilise une opération en classe AB et fonctionne jusqu'à 30 W, ce qui représente la majeure partie du signal musical, en classe A, qui jouit d'une réputation établie en matière de qualité sonore, avec pratiquement aucune distorsion de commutation ni distorsion de croisement.


De plus, étant donné que le facteur d'utilisation de la puissance est élevé, proche de celui des amplificateurs de classe B généraux, il est possible d'obtenir une gamme dynamique allant jusqu'à 120 W lors de la lecture en pointe.

Il possède une configuration à 4 circuits continus (dc) composée d'un amplificateur de tête MC, d'un amplificateur égalisateur, d'un amplificateur plat et d'un amplificateur de puissance. Si un amplificateur tampon est inclus, il peut être appelé un amplificateur à 5 circuits continus.
Étant donné que toutes les étapes d'amplification sont en courant continu, il n'y a pas de condensateur qui cause une distorsion de phase dans la boucle de rétroaction négative du circuit amplificateur, et elle possède des caractéristiques de phase plates sur une large bande ainsi qu'une opération stable. Cela améliore également les caractéristiques de réponse transitoire, y compris l'amortissement de la force contre-électromotrice provenant de l'enceinte.

Dans la section de l'amplificateur égaliseur, un double FET à faible bruit avec d'excellentes caractéristiques de bruit est utilisé dans la première étape de la section différentielle.
Dans le FET double, l'ensemble de l'élément a un ratio SN élevé, et en même temps, un ratio SN plus élevé est obtenu en supprimant la tension entre le drain et la grille du FET par une connexion en cascade pour prévenir la génération de bruit.

Toute la section de l'amplificateur de tête MC est divisée en deux systèmes. La première étape, une connexion parallèle symétrique à trois étages, est un amplificateur SEPP-DC à connexion directe de classe A, composé de deux transistors NPN et PNP nouvellement développés à faible bruit, connectés en parallel. Il est conçu pour améliorer la linéarité lorsque la rétroaction négative (NFB) n'est pas appliquée, en se concentrant sur les caractéristiques brutes.
De plus, le rapport SN est amélioré en adoptant une configuration de circuit symétrique.

Toutes les étapes de la section d'amplificateur à plat sont en courant continu pour améliorer la qualité sonore.
De plus, un amplificateur plat et un interrupteur de dérivation sont installés afin de permettre une lecture avec une plus grande pureté sonore. En reliant directement l'amplificateur plat, un amplificateur tampon et un amplificateur de puissance peuvent être connectés directement.

Équipé d'un interrupteur de changement qui peut sélectionner indépendamment 5 types de résistance de charge et 5 types de capacité de charge, et peut régler un total de 25 types de charge de cartouche.

En plus du contrôle principal des basses / aigus standards, il est équipé d'un contrôle à double tonalité avec un bouton de contrôle de plage ultra-faible et ultra-élevée en tant que sous-contrôle.
Il est également équipé d'un interrupteur marche-arrêt du filtre de tonalité qui peut obtenir des caractéristiques plates en contournant le circuit de contrôle de tonalité.

Équipé d'un filtre subsonique qui permet de changer de pente.

Le volume utilise un afficheur de volume de décibels à précision variable continue, avec des éléments coulissants et des bornes plaqués or offrant une excellente résistance à la corrosion.

Le terminal Phono est plaqué or.

Équipé de la coupure audio
convertisseur de 220/110 volts d'environ 2000 W
condition préservée
petite rayure sur le bord supérieur du panneau avant et le coin inférieur droit

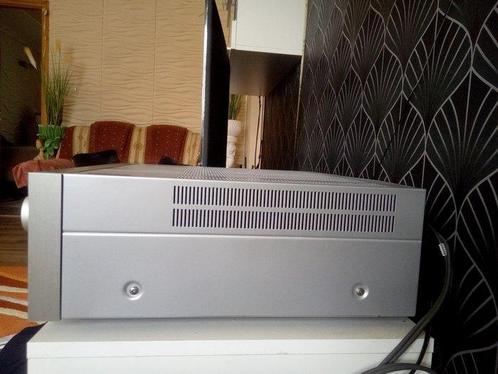

condition comme indiqué sur les images
son très agréable
Amplificateur pré-amplificateur stéréo
Unité d'amplificateur de puissance
Puissance effective (drive de canal des deux côtés, 8 ) 120 W + 120 W (5 Hz ~ 30 kHz, THD 0,01 %)
120 W + 120 W (de 5 Hz à 100 kHz, THD 0,05%)
Facteur de distorsion harmonique 0,01 % (Effet de sortie, 5 Hz à 30 kHz, 8 )
Facteur de distorsion d'intermodulation (50 Hz : 7 kHz = 4 : 1) 0,002 % (8 à la puissance de sortie efficace)
Bande passante de sortie (IHF, entraînement à double canal, 8 ) 5 Hz ~ 40 kHz (THD 0,01 %)
5 Hz ~ 100 kHz (THD 0,05%)
Réponse en fréquence (à la sortie de 1 W) de 5 Hz à 50 kHz + 0 - 1 dB
Facteur d'amortissement 70 (5 Hz ~ 30 kHz, 8 )
Rapport signal-bruit : 120 dB (IHF, réseau A, court-circuit)
Section de préamplification
Sensibilité d'entrée / Impédance : Phono1, 2 (MM) : 2,5 mV / 100 , 10 k, 25 k, 50 k, 100 k
Phono1, 2 (MC) : 250 V/100
Tuner, Aux, Lecture cassette 1, 2 : 150 mV/50 k
Capacité de charge de la cartouche : Phono1, 2 (MM) : 100 pF, 200 pF, 300 pF, 400 pF, 500 pF
Entrée maximale autorisée pour le phonographe
(1 kHz, 0,01 % TOS) MM : 300 mV
MC : 30 mV
Facteur de distorsion harmonique (de 5 Hz à 30 kHz) : 0,005 % (sortie de 1 V)
0,01 % (Sortie de 15 V)
Caractéristique de fréquence : Phono : 20 Hz à 20 kHz ± 0,2 dB
Tuner, auxiliaire, lecture de cassette : de 5 Hz à 300 kHz + 0 à 1 dB
rapport signal-bruit (IHF, réseau A
Court-circuit) Phono MM : 91dB
Phono MC :80 dB
Tuner, Aux, Lecture de cassette : 100 dB
Filtre subsonique 15 Hz, 6 dB/oct., 12 dB/oct.
Amplificateur à plat bypass -20dB

Prise secteur Interverrouillage de l'interrupteur d'alimentation : 2 systèmes
L'interrupteur d'alimentation non relié : 2 systèmes
Tension d'alimentation 100 VCA, 50Hz/60Hz
Consommation électrique : 400 W (Loi sur le contrôle des appareils électriques et du matériel)
maximum de 980W
Dimensions extérieures : largeur 454 mm, hauteur 167 mm, profondeur 468 mm
Poids 24,7 kg


Je l'expédie dans un emballage en mousse !
