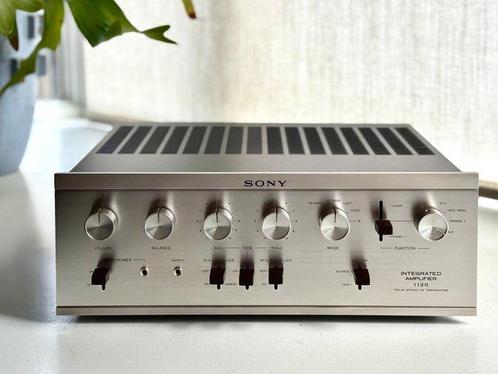

Sony - TA-1120 Amplificateur audio

Un véritable classique de Sony et à la pointe de la technologie à la fin des années soixante : TA-1120 !! Vendu de ma collection privée. A subi un contrôle technique récemment. En raison de son âge, il présente des signes d'usure optiques.

AUCUN PRIX RÉSERVÉ !! Profitez des enchères.

La première incursion de Sony dans la haute fidélité, avant le FET, le V-FET, le High fT et les révolutions MOS-FET... et avant tous les autres fabricants.

Le TA-1120 et le TA-1120A sont fondamentalement les mêmes amplificateurs avec principalement des changements de pièces dans la section préampli.
Visuellement presque identique : le terminal avant des écouteurs a été remplacé par une LED "de sécurité" sur le 1120.

À l'intérieur, c'est très proche d'un TA-2000 (ou vice-versa) : châssis en acier solide, étapes de fonction juste derrière la plaque avant, cartes de filtre / amplificateur plat / égaliseur ensuite dans le boîtier de blindage, protection (x1) et polarisation DC / équilibre AC (x2 chacun) verticalement au centre et étapes de puissance à l'arrière.

Comme le TA-5650 ou le TA-E7B, la plaque arrière pivote pour permettre un accès facile ; les étapes du préampli sont régulées par le ps ; le courant au repos doit être réglé à 50 mA.
Détails des jours anciens : les potentiomètres d'ajustement de l'égaliseur de bande NAB à gauche et à droite se trouvent sur le dessous.

Les deux versions ont été très appréciées, se sont vendues extrêmement bien et étaient conçues pour être utilisées avec le diviseur de canal TA-4300 et les différents amplificateurs de puissance que Sony avait alors disponibles, qui ont également connu un grand succès. :-)

Le TA-1120 était le tout premier composant ES, en 1965 - c'est exact : l'ES est aussi vieux que 1965.
Et ES signifie Norme Extrêmement Élevée. Tout aussi réussis étaient les bras de lecture d'une élégance suprême TTS-3000, ST-5000, PUA-286 et PUA-237.

En termes d'apparence, il convient de noter que le logo Sony, enfermé dans la cavité horizontale supérieure, l'une des premières marques de design de Sony, est un truc réutilisé pour un certain nombre d'unités tout au long des années 80 (TA-F830ES, etc.).
Et si vous vérifiez un SCD-X9000ES ou les récents récepteurs ES, vous trouverez la même signature, bien que de manière beaucoup moins discrète.

Supplanté par le TA-1120F qui est resté disponible au Japon jusqu'en 1976, étant donné les normes japonaises, c'était tout un exploit. Et plus cher qu'un TA-5650 V-FET, soit dit en passant !
Type : Amplificateur de contrôle stéréo à transistor tout silicium
Circuit : symétrie quasi-complémentaire SEPP OTL
Semi-conducteurs : 44 transistors
25 diodes
2 thermistances
Puissance de sortie continue : 2x 100W (8 Ohm, 0,1% THD)
2x 80W (4 Ohm, 0,1% THD)
2x 70W (16 Ohm, 0,1% THD)
Puissance dynamique de sortie (IHF) : 2x 120W (8 Ohm, 0,1 % THD)
THD : < 0,05 % (1 kHz à la puissance nominale)
< 0,1 % (20Hz / 15Khz à la puissance nominale)
IMD : < 0,2% à la puissance nominale (SMPTE)
Réponse en fréquence de l'amplificateur de puissance : 5Hz...200KHz (+0 / -2dB)
Rapport S/N de l'amplificateur de puissance : 110 dB
Facteur d'amortissement : 180 (8 Ohm)
Sensibilité pour la sortie nominale : 1V
Impedance d'entrée : 100 000 Ohm
Tension de sortie : 2V dans 10 000 Ohms (pré-sortie)
6V dans 10 000 Ohm (casque)
150mV (sortie-enregistrement)
Réponse en fréquence : 10 Hz...100 kHz (entrées ligne, +0 / -2 dB)
± 0,5dB (Phono RIAA)
± 0,5 dB (courbe d'égalisation NAB pour tête de bande)
10Hz...30Khz (MIC, -0 / +2dB)
Entrée maximale (1Khz) : 100mV (tête de bande)
100mV (phono 1 et 2)
100mV (MIC)
10V (entrées de ligne)
Entrées : Tuner (0,15V / 100kOhm, niveau réglable)
Aux. (0,15V / 100kOhm, niveau réglable)
Ruban (0,15V / 100kOhm)
Phono 1 & 2 (1,2mV / 47kOhm)
Tête de bande (1,2mV / 500 000 Ohm ; pour les têtes de bande avec moins de 10kOhm d'impédance)
MIC (1,2mV / 500 000 Ohm)
Rapport S/N : 90dB (tuner, auxiliaire)
70 dB (phonon 1 et 2)
70 dB (tête de bande)
65dB (MIC)
PC : 260W max.
Dimensions : 40 x 14,5 x 31 cm
Poids : 11 kg.
Caractéristiques : filtre anti-grattage 9Khz
Filtre de grondement à 50Hz
Contrôles de tonalité à pas
Interrupteur de moniteur
Équilibre des canaux
Sélecteur ST / REV / L / R / L+R
Aux et pots de niveau d'entrée Tuner
Optionnel : Enceinte TAC-1
Prix catalogue : 449,50 $ (1970)
