Pioneer - PL-50 Table tournante

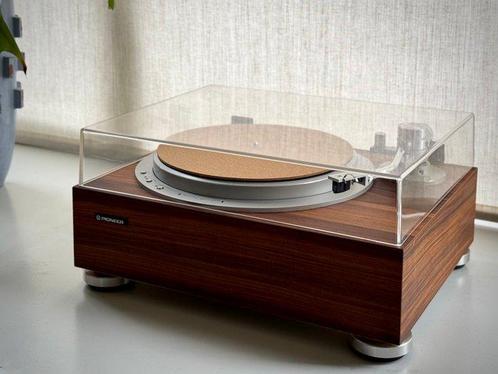

Une icône pionnière : PL-50 ! Socle en bois de rose. Tourne et bloque parfaitement à toute vitesse. Lever de bras fonctionne sans problème. Il s'agit d'un modèle importé du Japon. En raison de son âge, la platine présente des signes d'usure. La tête de lecture et l'élément ne sont pas inclus.
PAS DE PRIX DE RÉSERVE. Bon enchère !
Infos :
Il y avait deux types, le PL-50 de la version normale et le PL-50L avec le nouveau système de bobine mobile doté de la fonction de levage silencieux.
Afin de pousser la limite de la précision rotative, nous avons adopté un moteur de type rotor SH dans lequel le point de support du rotor (coussin) situé en bas du moteur est déplacé juste en dessous du plateau tournant. Ainsi, nous avons réussi à faire correspondre presque la position du centre de gravité du moteur avec celle du point de support.
En conséquence, le mouvement conique inversé avec la partie inférieure de l'arbre du moteur comme point d'appui, qui se produit en raison du léger jeu entre l'arbre du moteur et le roulement, ce qui ne pouvait pas être empêché par la structure conventionnelle dans laquelle la position du centre de gravité et la position du point d'appui étaient fortement déviées, est éliminé, et d'excellentes caractéristiques de rotation sont assurées.
De plus, un moteur électrique à hall à PLL à quartz avec un couple de démarrage de 1,6 kg·cm est utilisé pour éliminer les fluctuations de charge causées par la résistance reçue par la pointe du stylet provenant de la rainure sonore enregistrée, et un moteur électrique à hall à couple continu (DC) de 330 kg·cm est utilisé pour éliminer les fluctuations de charge causées par la résistance reçue par la pointe du stylet provenant de la rainure sonore enregistrée. Un plateau tournant de grande taille d'un diamètre de 31 cm a été adopté.
Dans le mécanisme de commutation des pôles magnétiques du moteur, trois éléments Hall développés par Pioneer sont utilisés, et d'autres pièces délicates sont fabriquées avec une précision de usinage à l'ordre du micron pour éliminer les bruits insignifiants.
Un agent antivibratoire spécial a été appliqué à l'arrière du plateau tournant pour prévenir le bruit qui affecte négativement la qualité sonore.
Afin d'éliminer la résonance à basse fréquence et d'obtenir simultanément une haute sensibilité, une antenne de freinage à l'huile de silicone (capable de fonctionner en marche/arrêt) est adoptée.
Il s'agit d'une structure dans laquelle un aileron d'amortissement (de forme annulaire) est immergé dans de l'huile de silicone injectée dans le récipient d'huile situé à la partie supérieure de l'arbre du bras, et un amortissement est appliqué. De plus, en coupant l'extrémité de l'ailerón à 45 degrés, il est conçu pour appliquer simultanément un freinage approprié dans les directions horizontale et verticale.
En conséquence, la Q ( finesse de la résonance) de la résonance à basse fréquence est réduite, et l'impédance mécanique du bras de lecture est aplatie. De plus, la distorsion par modulation croisée est grandement améliorée grâce à l'effet synergique de la méthode de concentration de masse qui rapproche le poids principal du bras de l'axe de rotation, permettant ainsi une reproduction sonore claire sur toute la bande audible.
La base du bras utilise une base lourde en fonte avec un effet stabilisateur, et le bras est fermement fixé pour supprimer la résonance partielle.
Un bras long de type avec une longueur efficace de 250 mm est adopté.
Un meuble à haute densité avec une combinaison de bois naturel (finition en ébène marbré) et une planche solide à 4 couches est adopté, ce qui empêche efficacement le meuble de vibrer en raison de la réaction du moment de rotation du moteur à haute torsion.
L'isolateur est équipé d'un isolateur à structure à faible centre de gravité récemment développé qui offre une excellente stabilité contre les vibrations externes telles que le hurlement.
En utilisant un adaptateur de réglage d'amortissement vendu séparément, il devient un bras à niveau de freinage variable similaire au PL-70, et la quantité de freinage peut être ajustée en fonction de la souplesse de la cartouche.
Lors du montage d'une cellule avec un poids important (type Orthophone SPU-GT, etc.), il est recommandé d'utiliser un contrepoids de rechange (vendu séparément).
Le PL-50L est équipé d'un mécanisme de levage silencieux qui ne produit pas de bruits mécaniques.
Il s'agit d'un système à bobine mobile qui applique le principe de fonctionnement d'un haut-parleur au mécanisme d'élévation qui déplace le bras vers le haut et vers le bas. Il fonctionne sans contact avec une tension continue.
De plus, la position finale de la rainure du son de l'enregistrement est détectée par détection sans contact utilisant un élément Hall et un aimant à l'intérieur de l'arbre de bras est adopté, de sorte qu'aucune pression latérale n'est générée et que la sensibilité du bras n'est pas altérée.
Système de lecteur sans cartouche
Section phonomoteur
Motorélectrique à quartz PLL à servomoteur Hall
Système d'entraînement : entraînement direct
Structure portante système de rotor / SH
Diamètre du tourne-disque : 31 cm
Masse d'inertie du plateau tournant : 330 kg·cm² (y compris les sièges du plateau tournant)
Nombre de tours 33 1/3, 45 tr/min
Changement de vitesse de rotation
Électronique avec interrupteur à courte course
Rotation inégale 0,012 % ou moins (PL-50L, méthode de lecture directe WRMS/FG)
0,013 % ou moins (Méthode de lecture directe PL-50, WRMS/FG)
0,023 % ou moins (WRMS/JIS)
78 dB ou plus (DIN-B)
65 dB ou plus (JIS)
Variation de charge            0 % (Pression de l'aiguille 200 g ou moins)
Caractéristique de la start-up : 1/3 de tour ou moins
Couple de démarrage : 1,6 kg·cm
Méthode de détection de la vitesse
Méthode d'intégration globale FG
Déviation de la vitesse de rotation : pas plus de 0,002 %
Dérive Dérive temporelle : 0,00008 % / h
Dérive de température : 0,00003 % / °C.
Mécanisme de freinagetttttPurement électronique
Section du bras de lecture
Type : Système de freinage à huile, équilibrage statique, bras de tuyau en forme de S
Longueur effective : 250 mm
Projection : 14 mm
Erreur de suivi + 2,1 °, -1,2 °
Réglage de la pression de l'aiguille
Poids 1 Rotation 1 g (balance de 0,1 g)
Poids mort applicable de la cartouche : 4 g à 13 g (lors de l'utilisation du châssis attaché).
Plage de réglage en hauteur : + / - 3 mm
Coque de têtetCoque de tête en aluminium pour presse d'impact, poids mort 10,5 g
Mécanisme de fixation
Indicateur de verrouillage quartz
Arrêt rapide
Ascenseur silencieux (type électronique, uniquement PL-50L)
Semi-conducteurs utilisés Quartz : 1
IC:6
Élément de hall : 4 (3 pour PL-50)
LED : 4 (3 pour PL-50)
Transistor : 4
Diode : 4
Puissance 100 V
AC, 50Hz/60Hz
Consommation d'énergie PL-50 : 8 W
PL-50L:13W
Dimensions extérieures : largeur 490 x hauteur 190 x profondeur 401 mm.
Poids : 15 kg
