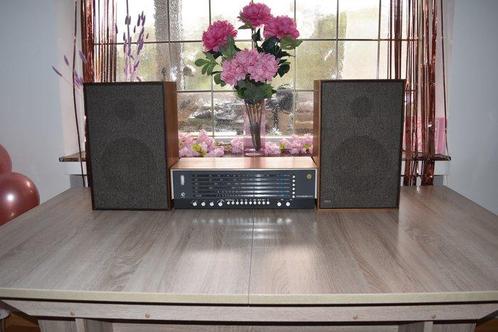

Rank Arena - T 3200 + 2 × HT 20S Ensemble hi-fi - Différents

Classement Arena T 3200

Général

Fabricant : Rank Arena
Modèle : T 3200
Récepteur à large bande
Années de construction : 1971 - 1977
Fabriqué à : Horsens, Danemark
Couleur : front noir, boîtier en bois disponible en noyer, blanc, teck, palissandre.
Télécommande : non
Consommation d'énergie : 100 W
Dimensions : 500 x 150 x 213 mm (L x H x P)
Poids : 6,5 kg
Prix neuf env. : 898 DM

relations

Nombre d'entrées :
Phono MM DIN : 3 mV / 47 k
Phono Kristall DIN : 350 mV / 500 kOhm
AUX DIN : 300 mV / 50 k
Lecture de bande DIN : 300 mV / 50 kOhm
Antenne FM : 300 Ohms équilibrée
Antenne FM : 75 Ohms non équilibrée
Antenne MW : 300 Ohms équilibrée
Nombre de sorties :
Tension d'entrée DIN : 30 mV
Écouteurs (prise jack 6,3 mm, à l'avant)
2 paires d'enceintes

Données techniques

amplificateur

puissance continue
8 ohms:
4 Ohms : 2 x 20 W
performances dynamiques
8 Ohm:
4 Ohm : 2 x 30 W
Facteur de distorsion harmonic total : 0,4 %
Facteur d'amortissement : 60 à 8 ohms
Réponse : 15 Hz - 30 kHz
Rapport signal/bruit :
Phono MM : 60 dB
Hochpegel : 70 dB
Séparation des canaux stéréo : > 40 dB
Contrôle de tonalité :
Basse : ± 15 dB à 70 Hz
Hauteurs : ± 15 dB à 15 kHz
Niveau sonore :
Filtre élevé
Filtre faible (subsonique)
Muet:

tuner

Réception : FM, MW, LW, KW
Fréquences :
UKW : 87,5 - 108 MHz
MW : 515 - 1 650 kHz
LW : 150 - 360 kHz
KW 1 : 1,4 - 4,5 MHz
Semaine 2 : 49 m Bande
Réponse: 30 - 15 000 Hz, +0,5 dB, -3 dB
Sensibilité d'entrée :
UKW : 1,5 µV (IHF)
MW : 150 µV (IHF)
facteur de distorsion:
Taux d'UEL: 0,5 % (Mono), 0,7 % (Stéréo)
Rapport signal/bruit :
UKW : 60 dB (Stéréo)
Séparation de canal
UKW : 35 dB (à 1 kHz)
Séparation des traits
UKW : 60 dB
Sélection de fréquence égale :
UKW : 2,5 dB
Sélection d'onde latérale :
UKW : 90 dB
Atténuation de fréquence de réflexion :
UKW : 55 dB
ZF-absorption :
UKW : 60 dB
AM-suppression : 50 dB
Réservoir de station : 5

Équipements spéciaux

Silence UKW
Station de stockage UKW Preomat
Loupe à ondes courtes
Mécanique : Pour des raisons d'entretien, l'intérieur est rabattable.



Classement de l'Arène HT 20S

Fabricant : Rank Arena
Modèle : HT-20S
Type : enceintes compactes / d'étagère
Années de fabrication : 1967 - 1974
Fabriqué à : Horsens, Danemark
Couleur : bois, optional en teck, palissandre et noyer
Dimensions : 280 x 430 x 240 mm (L x H x P)
Poids : 8kg
Prix neuf env. :
1970 : 320 DM / pièce
1972 : 348 DM / pièce

Données techniques

Configuration : 2 voies, 2 haut-parleurs, principe fermé
Châssis:
Medium-basses profonds : 210 mm ø, Peerless P 825 W
Tweeter : 32 Ø, Peerless MT-20 HFC
Capacité de charge (nominale/musique B): -- / 25 W
Réponse en français: Plage de fréquences : 30 - 20 000 Hz
Zone(s) de transition : 3'000 Hz
Volume : 20 l
Impédance : 4 Ohm
