DUAL HS42 met DUAL 1216

• ALGEMENE OMSCHRIJVING :

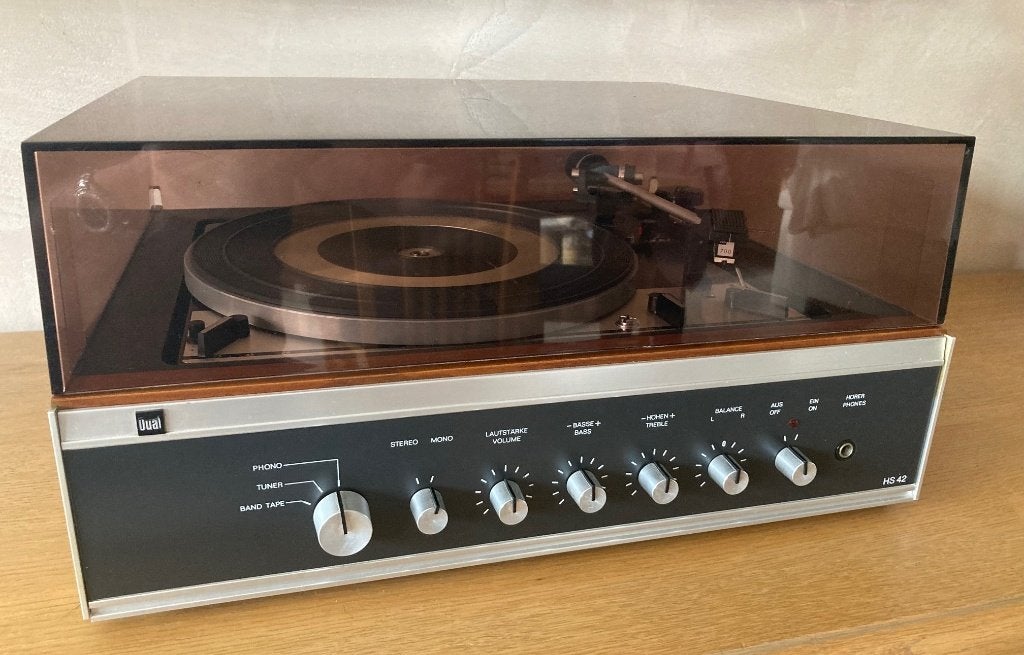

Dit is een vintage Dual HS 42 (Hifi Studio) uit 1972–1973, compleet met Dual 1216 volautomatische platenspeler. De set bevat een ingebouwde stereo‑versterker. De platenspeler gebruikt het CDS700 keramisch element en biedt automatische functies voor 33/45/78 rpm. De Dual 1216 is een idler-drive volledig automatische platenspeler (start, stop, return) en is ook voorzien met de platenwisselaar. De 1216 is gebouwd als een tank en praktisch onverwoestbaar. De HS 42 staat bekend om zijn betrouwbare mechaniek, warm geluid en kwaliteitsvolle houten behuizing (noten). Ideaal voor liefhebbers van vintage audio of als decoratief én functioneel hifi‑stuk.

Dit toestel werd door mij volledig onder handen genomen: zorgvuldig gereinigd, waar nodig hersteld, afgeregeld volgens service manual en voorzien van enkele elektronische verbeteringen die de levensduur en prestaties verder verhogen. Na de restauratie heeft het toestel een duurtest van in totaal 12 uur doorstaan, waardoor de werking opnieuw volledig betrouwbaar is.

Het resultaat is een prachtig ogende vintage platenspeler/versterker combinatie die niet alleen technisch en uiterlijk weer helemaal op punt staat, maar ook klaar is om nog vele jaren probleemloos dienst te doen.

• UITGEVOERDE WERKEN :

PLATENSPELER GEDEELTE :

- Toestel werd gedemonteerd en volledig uit elkaar gehaald. Alle onderdelen ontdaan van oude verharde vetresten, gereinigd en opnieuw gesmeerd waar nodig met juiste vet/olie volgens specificaties manual.
- Motor uitgebouwd, lagerbussen gereinigd en gesmeerd.
- Reiniging van rubber idler wheel.
- Toerental afgeregeld met stroboscoopschijf.
- Nieuwe naald voorzien 504 DS – DN70
- Naalddruk (3 gram) ingesteld en anti-skate afgeregeld.
- Kapotte toerental hendel vervangen door nieuwe hendel.
- Rubbermat opnieuw gelijmd op draaiplateau.
- Afregeling liftmechanisme en automatische afslag.

VERSTERKER GEDEELTE :

- Alle elektrolytische condensatoren vervangen door hoogwaardige nieuwe Panasonic FM/FR/FC condensatoren.
- De 4 eindtrap transistoren vervangen door nieuwe BD241.
- Driver transistoren vervangen.
- Oude bruggelijkrichter diodes vervangen door moderne en zwaardere diodes.
- Ontstoringscondensatoren vervangen door moderne X2 ontstoringscondensatoren.
- Oude filmcondensatoren, weerstanden, en diodes waar nodig vervangen.
- Oude instelpotmeters voor instelling ruststroom vervangen door moderne Bourns potmeters.
- Nieuwe eindzekeringen.
- Printplaat volledig doorgesoldeerd.
- Potmeters en schakelaars gereinigd, gespoeld en gesmeerd, geen krakende knoppen dus.
- Controle van voedingsspanningen volgens elektrisch schema.
- Ruststroom ingesteld op 20mA.
- Houtwerk van de behuizing behandeld, ziet er weer als nieuw uit.
- Toestel inwendig & uitwendig gereinigd.

• SPECIFICATIES :

BOUWJAAR : 1972-1973
PLATENSPELER : DUAL 1216
ELEMENT PLATENSPELER : CDS 700 keramisch stereo-element
NAALDDRUK : 3-5 gram
AANDRIJVING : Idler wheel
MOTOR : 4-polige synchroon motor
TOERENTALLEN : 33 – 45 – 78 rpm
DRAAIPLATEAU : 27cm gegoten metaal
PITCH CONTROL : Ja, +/- 6%
ANTI-SKATING : Ja
VERMOGEN VERSTERKER : 2 x 12 Watt sinus
IMPEDANTIE VERSTERKER : 4 Ohm
LUIDSPREKERAANSLUITING : Din stekkers
BEHUIZING : Houten kast (natuur noten)
AFMETINGEN : 355 x 180 x 325mm
GEWICHT : 8.2 kg.

• EXTRA :

- Inclusief afgedrukte service manual/elektrisch schema DUAL HS42 & DUAL 1216
- Inclusief de oude elektronische componenten die werden vervangen, zie laatste foto (condensatoren, weerstanden, transistors, potmeters, diodes,…)

Opmerking : Dit toestel is ZONDER luidsprekers. Luidsprekers op 4ohm en met DIN stekkers kunnen probleemloos op de versterker aangesloten worden.

Toestel is enkel bij me thuis af te halen en indien gewenst te testen. Verzending is NIET mogelijk.
