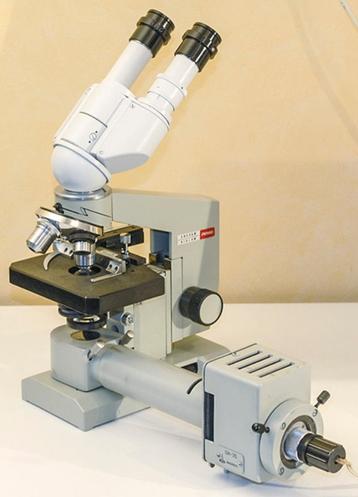

Binoculaire, volledig gereviseerde microscoop met diverse belichtingsmogelijkheden en accessoires. Doorvallend licht: helderveld, donkerveld, polarisatie, schuine belichting en circulaire schuine belichting. Opvallend licht: helderveld, donkerveld, polarisatie en 'near UV' fluorescentie. Een interessante aanschaf voor wie wil starten met microscopie en/of experimenteren met diverse belichtingstechnieken. Diverse objectieven en oculairs. Mogelijkheid tot microfotografie met fototubus en foto-oculairs (reflexcamera niet inbegrepen). Bij ophaling (in Bertem) kan uitvoerige toelichting gegeven worden. Ook uitgebreide documentatie beschikbaar. Ik ben bestuurslid van het Koninklijk Antwerps Genootschap voor Micrografie (Microscopie.be). Meer info over de uitrusting hieronder. De accessoires zijn ook apart te koop.

Knoppen voor grofinstelling en draaischijf onderaan voor precieze fijninstelling.
Condensor met mogelijkheid van olie-immersie voor apertuur tot 1,20. Wegklapbare hulplens voor gelijkmatige belichting met objectieven tot 10x. Wegdraaibare filterhouder, hier met helder blauwfilter voor gebruik bij halogeenverlichting.
Tafel met kruistafel en nonius.

Objectieven
4x / 0,1 achromaat
8x /0,20 achromaat
9x /0,20 planachromaat
40x /0,65 achromaat
40x /0,75 achromaat waterimmersie
60x /1,0-0,7 apochromaat diafragma olie-imm
90x /1,25 achromaat olie-imm (2 stuks)
Oculairs
K7x (2 stuks)
K10x (3 stuks)
K15x (2 stuks)
7x foto-oculair
K10x foto-oculair
K10x meetoculair

Tubusverhoging met ingebouwde optiek, voor meer ergonomie bij gebruik met LOMO lamp. Twee stuks beschikbaar.

Mogelijke belichtingsvormen
Kort overzicht:

Doorvallend licht:

• helderveld
• polarisatie
• donkerveld
• schuine belichting
• circulaire schuine belichting

Opvallend licht:

• helderveld
• donkerveld
• polarisatie
• fluorescentie (near UV)

Doorvallend licht

Drie mogelijke opstellingen:
1. met LOMO lamp
Met centreermogelijkheden en velddiafragma voor Köhlerbelichting. Een uitschuifbaar matfilter zorgt voor meer gelijkmatige belichting. Deze lamp werkt met de LOMO transfo 9V 25W (bijgeleverd).

2. met onderstel en halogeenlamp
Met Köhlerbelichting: erg gelijkmatige lichtverdeling. Hogere ooghoogte en zachte handsteunen: meer ergonomie. Transfo 12V max. 50W en regelbare verlichting zijn ingebouwd in de behuizing. De lamp heeft een warmtefilter.

3. met spiegel
De spiegel (vlak en hol) is beschikbaar (voor belichting met een externe lamp).

Helderveld is uiteraard beschikbaar met de drie bovenstaande opstellingen.
Polarisatie is mogelijk mits plaatsing van een analysator onder de oculairkop en polarisator op de lichtopening. Beide zijn beschikbaar.
Donkerveld is voor bepaalde objectieven te realiseren met de fasecondensor (bijgeleverd). Met een aan het objectief aangepaste donkerveldstop in donkerveld voor alle objectieven mogelijk.
Schuine belichting is mogelijk met een donker plaatje in de filterhouder en het gedeeltelijk wegdraaien van de filterhouder.
Circulaire schuine belichting is mogelijk met de aangepaste donkerveldstops of met de fasecondensor.

Opvallend licht
Voor opvallend licht zijn er twee opstellingen
beschikbaar:
1. bovenbelichtingslamp LOMO
Helderveld, polarisatie en (near) fuorescentie.
Met halogeenlamp 9 Volt 75 Watt (centreerbaar en filament via collectorlens focusseerbaar). Transfo zelf te voorzien.
Met velddiafragma en condensordiafragma.
Drie filtersleuven en diverse filters: matfilter, polarisatiefilter en (near) fluorescentiefilters.
In de kop zelf: slede met polarisatiefilter (draaibaar) en uitgeschoven: geelfilter (sperfilter).
Filterslede midden met twee standen: kleurloos filter en uitgeschoven: ‘vrije opening’.
Prismaslede onderaan met twee standen: dichroïtisch en uitgeschoven: neutraal prisma.
2. LOMO lamp voor opvallend licht helderveld en donkerveld.
Lamp en kabel ontbreken maar deze van de LOMO lamp voor doorvallend licht kan gebruikt worden. Centrering mogelijk.
Met condensordiafragma.
Voor montage dient de objectiefrevolver uitgeschoven te worden. Daarna wordt de oculairkop gemonteerd. Vervolgens kan een objectief naar keuze ingeschroefd worden.
Voor donkerveld dient de donkerveldschuiver in de lichtbaan geschoven te worden. Diafragma open en knop links uitgetrokken zodat alle rechtstreeks licht wordt uitgeschakeld.
De werkafstand is ruim om grotere objecten te kunnen bekijken. Kleinere objecten kunnen op een planparallel blokje geplaatst
worden met basisafmetingen van een voorwerpglas. Op die manier is het object met de kruistafel precies te verplaatsen.
Donkerveldobjectieven:
9x /0,20
21x /0,40
40x /0,65
95x /1,00
95x /1,25 olie-immersie
Met opbergkoffer.

Fototubus en koppelstuk
Microfotografie is mogelijk met reflexcamera of systeemcamera.
In de plaats van de binoculairkop komt de fototubus en daarbovenin het foto-oculair: 7x of 10x.
Op de fototubus komt het koppelstuk met oculair en focusseerbaar fotokader voor de compositie.
Het koppelstuk heeft bovenaan een Pentax /Praktica of ‘P’ schroefdraad, ook M42 lens mount genoemd. Hierop past een adapterring met bovenaan de bajonetvatting van de gebruikte camera (aan te schaffen bij bv. www.enjoyyourcamera.com).
Op foto ter illustratie een Nikon reflex. (Adapterring
en camera zijn niet meegeleverd).
Een andere mogelijkheid voor microfotografie is gebruik van een smartphone door een van de oculairs of een echte microscoopcamera.
